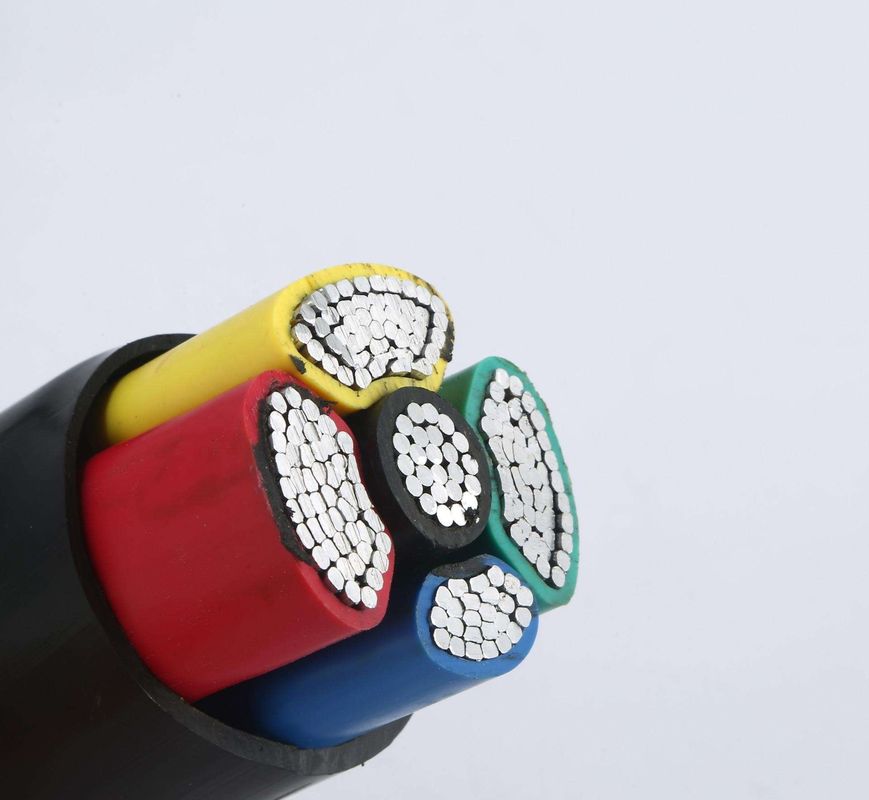

5 el PE de la base 25 Mm2 Xlpe aisló el cable de la corriente eléctrica
Número del artículo: YJLV
Voltaje clasificado: 0.6/1 KILOVOLTIOS
Estándar: GB/T 12706.1-2008, IEC 60502-2004
Este producto es conveniente para la transmisión de poder y la distribución bajo CA valoró las líneas de la frecuencia de funcionamiento 0.6/1kv y 50Hz del voltaje.
Grado del voltaje para el cable de transmisión de XLPE | No. corte transversal del nominal de x de no. x mm2 del conductor | |||||||
1 base | base 2 | base 3 | base 3+1 | 4core | base 3+2 | base 4+1 | base 5 | |
0.6/1 kilovoltios | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Otros cables de transmisión
Polietileno reticulado o aislamiento del PVC, envoltura externa del PVC o del polietileno, cables de cobre acorazados o no-acorazados de STA de transmisión de los cables/de la base de los cables de transmisión
Tipo: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Número de corazones: sola base, 2 corazones, 3 corazones, 4 corazones, 5 corazones
Gama de la producción: 1.5mm2, 2.5mm2, 4mm2, 6m m, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2, 630mm2
Voltaje relevante: 300/300v, 300/500v, 450/750v, 0.6/1kV
Usos
Este producto es conveniente para la transmisión y la distribución de la electricidad bajo CA valoró el voltaje 0.6/1kv, líneas de la frecuencia de funcionamiento 50Hz.
Los cables de transmisión de la baja tensión se utilizan para la transmisión y la distribución del poder en la transmisión 1kV y sistemas de distribución. Ampliamente utilizado en energía eléctrica, la explotación minera, la construcción, la metalurgia, el producto petroquímico, comunicaciones y otros campos, substituir totalmente el cable de transmisión aislado de papel impregnado de aceite.
Los cables de transmisión aislados polietileno reticulados reticularon los cables de transmisión aislados polietileno tienen muchas ventajas sobre los cables papel-aislados y PVC-aislados. El cable reticulado del polietileno tiene las ventajas de la alta fuerza eléctrica, de la fuerza mecánica, de la alta resistencia de envejecimiento, de la resistencia de la tensión ambiental, de la resistencia a la corrosión química, de la construcción simple, de la facilidad de empleo y de la alta temperatura de trabajo a largo plazo. Puede ser puesto sin restricciones de la pendiente.
Ventajas de los cables reticulados del polietileno
los cables reticulados del polietileno tienen una temperatura de funcionamiento a largo plazo más alta y un grado más de gran intensidad. Bajo mismas condiciones ambientales, los cables reticulados del polietileno se pueden reducir de tamaño por 1 o 2 pasos (corte transversal normal) comparados a los cables del PVC. Éstos no sólo mejoran la calidad y el funcionamiento del producto, pero también reducir el coste de producir el cable. Cables acorazados
