Voltaje medio acorazado subterráneo del cable de transmisión 1~35KV
Cable aislado de XLPE:
el cable de transmisión 1-35Kv es una clase de XLPE aisló el cable, conveniente para el voltaje medio al alto voltaje; consiste en el alambre de aluminio trenzado compacto o el alambre de cobre trenzado como conductor desnudo, con el aislamiento de XLPE y el metal protegiendo capa, la envoltura del PVC o cubierta de la envoltura del PE para prevenir la corrosión.
Características físicas y eléctricas
No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
Nominal | |||||||
Fase | Neutral | valor | |||||
milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |

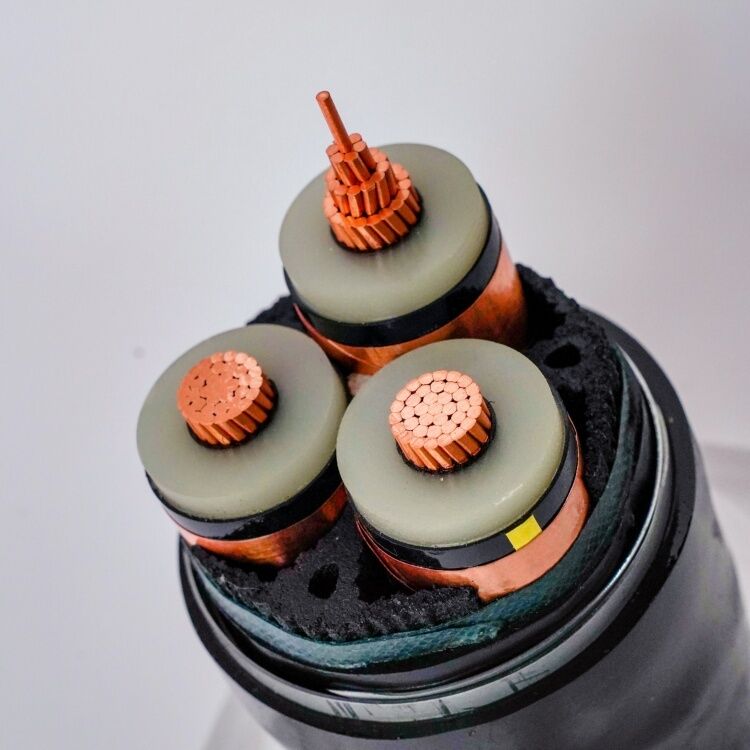

Estructura del cable de transmisión de 1KV 33KV XLPE
Conductor: Conductor redondo condensado trenzado recocido común del cobre de la ronda o de aluminio de acuerdo con IEC60228 el nivel 2
El proteger del conductor: compuesto semiconductor sacado
Aislamiento: La temperatura clasificada de XLPE (polietileno reticulado) es 90°C
El proteger del aislamiento: compuesto semiconductor sacado
Malla de alambre: Capas concéntricas de cinta de cobre o de alambre de cobre
El color del logotipo del alambre de la base: la cinta roja, amarilla, y azul se debe pegar entre la capa que protege aislador y el metal que protegen capa (los logotipos antedichos se pueden cambiar según las necesidades);
Asamblea: Apile los tres alambres protegidos de la base juntos en caso de necesidad, llene de los materiales no higroscópicos compatibles con los materiales de aislamiento, y la cubierta con una capa de envoltura del PVC
Envoltura interna: Capa de la protuberancia del PVC ST2 o del PE, humo bajo y halógeno libremente
Blindaje: cable de transmisión del tres-corazón con los alambres dobles de la cinta de acero galvanizada o alambre de acero galvanizado, alambres dobles del solo cable de transmisión con el papel de aluminio o alambre de aluminio
Envoltura externa: Tipo ST2 del PVC, conforme a IEC 60502 o al PE, LSZH
El cable de transmisión de XLPE (polietileno reticulado) tiene propiedades eléctricas y físicas excelentes y es el mejor cable para las líneas de la transmisión y de la distribución. Las ventajas de estos cables son estructura simple y peso ligero; además de resistencia eléctrica, termal, mecánica y química excelente, también tienen la conveniencia del uso. Puede también ser colocado a lo largo de la ruta sin la restricción por la diferencia llana.
Utilizado en la transmisión de poder y sistemas de distribución de 35kV y abajo. Puede substituir totalmente los cables de transmisión papel-aislados impregnados de aceite, y puede también substituir parcialmente los cables de transmisión cloruro-aislados polivinilos. Es ampliamente utilizado en campos del poder, de la construcción, de la explotación minera, de la metalurgia, petroquímicos, y de las comunicaciones.
