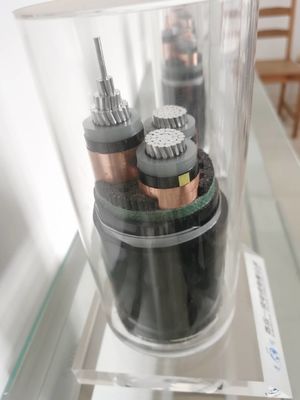

El Pvc aislado Xlpe subterráneo forró la base 3×4mm2 del cable 3
El Xlpe aisló el Pvc forró el cable se utiliza sobre todo para los gastos indirectos y la línea de la distribución, o suministrar el servicio aéreo 120/220V para el servicio del tem en los emplazamientos de la obra, como descenso del servicio (polo de poder a la entrada de servicio) como alumbrado secundario del cable (poste a poste), o público.
Características físicas y eléctricas
No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
Nominal | |||||||
Fase | Neutral | valor | |||||
milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Tipo del conductor
Actualmente, de cobre (Cu) y de aluminio (Al) son los materiales principales para los conductores de XLPE.
(1) de cobre (Cu)
El conductor del cobre (Cu) ha avanzado características eléctricas, procesabilidad y ventajas económicas. Por lo tanto, se utilizan en la mayoría de los materiales subterráneos del conductor. Vale el observar de que la pureza de necesidades de cobre electrolíticas de alcanzar 99.96%~99.86%.
(2) de aluminio (Al)
Puesto que el aluminio es cerca de una mitad más ligeramente que de cobre, es más fácil dirigir. Su conductividad es cerca de dos tercios de cobre, pero es más económico. Debido a estas características, Al es el material más ampliamente utilizado después de cobre.
Ventajas de XLPE
Los materiales de aislamiento plásticos tienen las ventajas de las propiedades excelentes del aislamiento, del cableado fácil, de la conexión y del mantenimiento, así que son ampliamente utilizados en países avanzados. Debido al desarrollo de la tecnología de la interconexión, XLPE aisló los cables puede ser aplicado a voltajes más altos. Recientemente, los cables de XLPE han substituido totalmente de cables. Las ventajas de XLPE son sus características ligeras, termales, costes de conexión bajos y costes materiales bajos.
