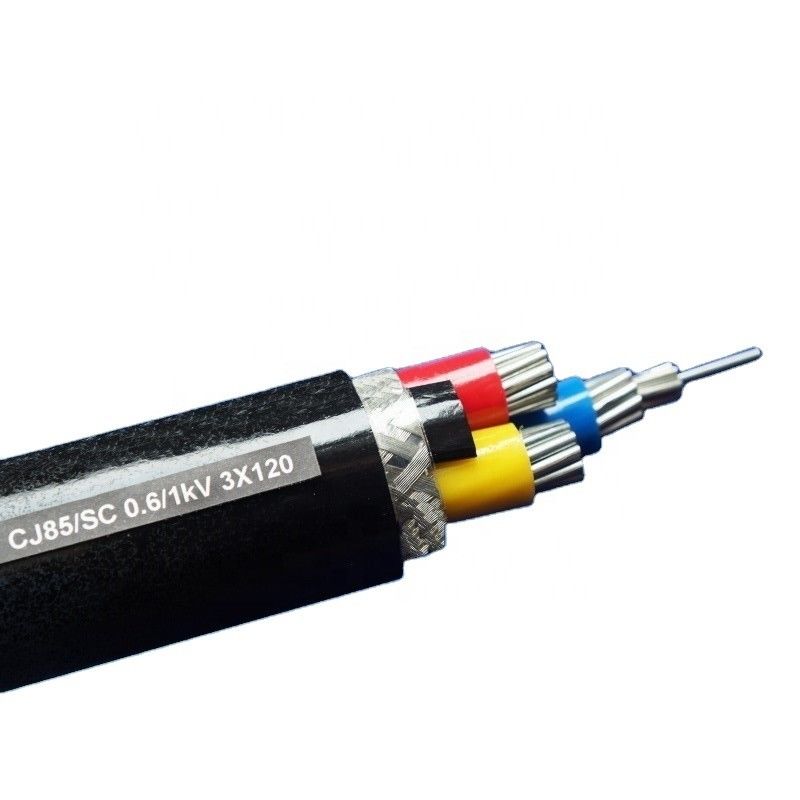

0.6/1KV 4 cable de transmisión subterráneo acorazado de cobre de la base 95m m XLPE
1. Estándar
IEC 60502, 60228, 60332, 60331
VDE DEL ESTRUENDO 0276-620
HD 620 S1: 1996
Clase 2 (construcción) del EN 60228 del estruendo
2. Uso
Este cable se utiliza para las instalaciones fijas, tales como redes del distrubution o instalaciones industriales. Puede ser instalado adentro conducto de cable, foso o enterrado directamente en tierra.
3. Descripción de producto
1) Voltaje clasificado: 0.6/1KV 3.6/6KV 6.5/11KV, 11KV, 33KV, 66KV, 132KV
2) Temperatura del funcionamiento del máximo: °c 90
3) Temperatura máxima durante el cortocircuito (≤5S): °c 250
4) Conductor: clase 1, 2 de cobre o de aluminio
5) Área seccional: 25 - 630mm2
6) Aislamiento: XLPE
7) No. de corazones: 1, 3
8) Armadura: alambre de acero o cinta de acero para 3 cables de la base y el material no magnético para la sola base
9) Oversheath: PVC
10) Radio beding mínimo: 15 veces telegrafían el radio para los cables del solo-corazón y 12 veces para los multifilares
11) Resistencia de DC del conductor del máximo en 20°c:
| Grado del voltaje para el cable de transmisión de XLPE | No. corte transversal del nominal de x de no. x mm2 del conductor | |||||||
| 1 base | base 2 | base 3 | base 3+1 | 4core | base 3+2 | base 4+1 | base 5 | |
| 0.6/1 kilovoltios | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
Ventajas del cable de XLPE:
El cable de XLPE tiene una temperatura de trabajo a largo plazo más alta y una corriente clasificada más grande, y bajo mismo ambiente, el tamaño (corte transversal normal) del cable de XLPE puede ser 1 o 2 más pequeños que el cable del PVC. Éstos no sólo mejoran la calidad y el funcionamiento del producto, pero también reducir el coste de producción del cable. Los cables acorazados de la cinta de acero para los cables acorazados pueden aumentar las propiedades mecánicas de los cables, y los cables pueden soportar la presión mecánica externa.
Armadura de acero de la correa/armadura de acero de la hoja, armadura del alambre de acero/alambre de acero armor/SWA. Modelo acorazado del cable de la cinta de acero: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
