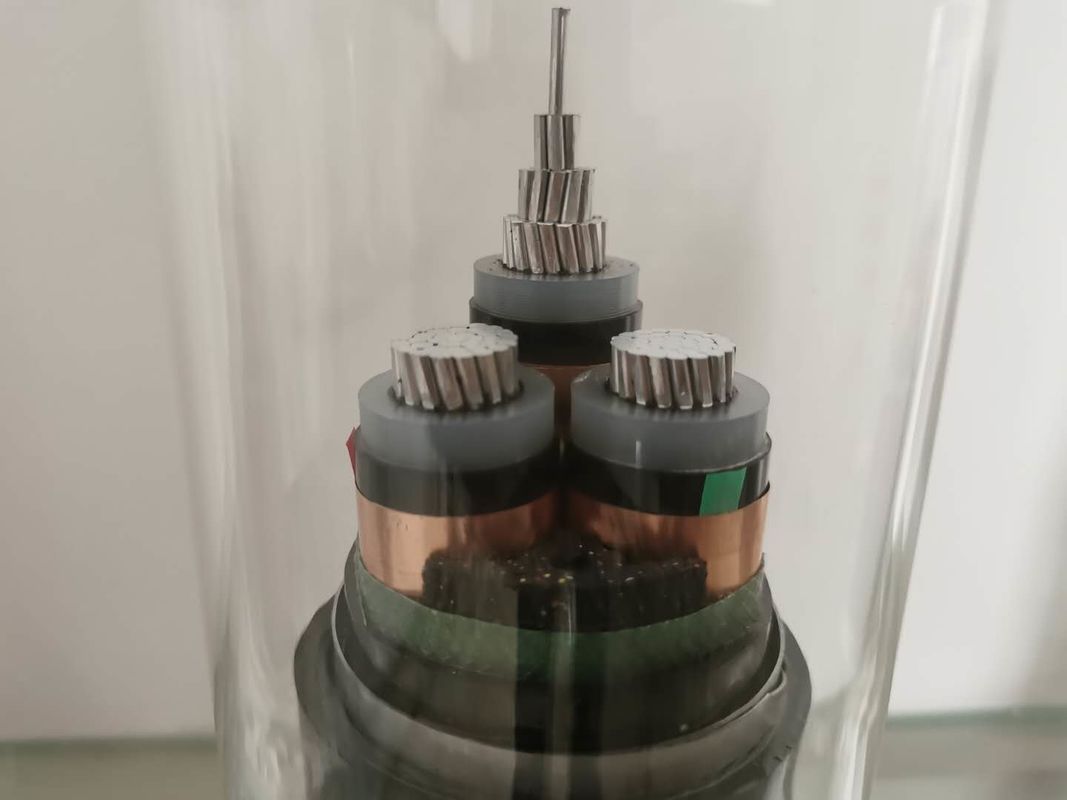

Cable de potencia con aislamiento XLPE de 95 mm2
Normas del producto
Los cables de potencia XLPE se fabrican según la norma AS/NZS 5000.1.
*Características principales del cable
1. Uo/U de 0.6/1KV
2. Los cables XLPE tienen certificación SAA 3. Conductor: cobre recocido normal 4. Aislamiento y cubierta: XLPE X-90 PVC 5V-90 5. Temperatura normal de funcionamiento: 90°C 6. Número de conductores: unipolar/2 conductores + conductor de tierra/3 conductores + tierra/4 conductores + tierra
*Aplicación
Para conductos no cerrados, cerrados, subconductos y subcircuitos en tuberías enterradas directamente o tuberías subterráneas en edificios y plantas industriales que no hayan sufrido daños mecánicos. Adecuado para pasamuros.
| Tensión nominal para Cable de potencia XLPE |
Nº x Sección transversal nominal del conductor Nº x mm2 |
| 1 conductor |
2 conductores |
3 conductores |
3+1 conductores |
4 conductores |
3+2 conductores |
4+1 conductores |
5 conductores |
| 0.6/1 kV |
1x4 mm2 |
2x4 mm2 |
3x4 mm2 |
3x4 mm2 + 1x2.5mm2 |
4x4 mm2 |
3x4 mm2 + 2x2.5mm2 |
4x4 mm2 + 1x2.5mm2 |
5x2.5 mm2 |
| 1x6 mm2 |
2x6 mm2 |
3x6 mm2 |
3x6 mm2 + 1x4 mm2 |
4x6 mm2 |
3x6 mm2 + 2x4 mm2 |
4x6 mm2 + 1x4 mm2 |
5x4 mm2 |
| 1x10 mm2 |
2x10 mm2 |
3x10 mm2 |
3x10 mm2 + 1x6 mm2 |
4x10 mm2 |
3x10 mm2 + 2x6 mm2 |
4x10 mm2 + 1x6 mm2 |
5x6 mm2 |
| 1x16 mm2 |
2x16 mm2 |
3x16mm2 |
3x16 mm2 + 1x10 mm2 |
4x16 mm2 |
3x16 mm2 + 2x10 mm2 |
4x16 mm2 + 1x10 mm2 |
5x10 mm2 |
| 1x 25 mm2 |
2x 25 mm2 |
3x 25 mm2 |
3x25 mm2 + 1x16mm2 |
4x25 mm2 |
3x25 mm2 + 2x16mm2 |
4x25 mm2 + 1x16mm2 |
5x16 mm2 |
| 1x35 mm2 |
2x35 mm2 |
3x 35 mm2 |
3x35 mm2 + 1x16mm2 |
4x35 mm2 |
3x35 mm2 + 2x16mm2 |
4x35 mm2 + 1x16mm2 |
5x25 mm2 |
| 1x50 mm2 |
2x50 mm2 |
3x 50 mm2 |
3x50 mm2 + 1x25mm2 |
4x50 mm2 |
3x50 mm2 + 2x25mm2 |
4x50 mm2 + 1x25mm2 |
5x35 mm2 |
| 1x70 mm2 |
2x70 mm2 |
3x 70 mm2 |
3x70 mm2 + 1x35mm2 |
4x70 mm2 |
3x70 mm2 + 2x35mm2 |
4x70 mm2 + 1x35mm2 |
5x50 mm2 |
| 1x95 mm2 |
2x95 mm2 |
3x 95 mm2 |
3x95 mm2 + 1x50mm2 |
4x95 mm2 |
3x95 mm2 + 2x50mm2 |
4x95 mm2 + 1x50mm2 |
5x70 mm2 |
| 1x120 mm2 |
2x120 mm2 |
3x 120 mm2 |
3x120mm2 + 1x70mm2 |
4x120 mm2 |
3x120mm2 + 2x70mm2 |
4x120mm2 + 1x70mm2 |
5x95 mm2 |
| 1x150 mm2 |
2x150 mm2 |
3x 150 mm2 |
3x150mm2 + 1x70mm2 |
4x150 mm2 |
3x150mm2 + 2x70mm2 |
4x150mm2 + 1x70mm2 |
|
| 1x185 mm2 |
2x185 mm2 |
3x 185 mm2 |
3x185mm2 + 1x95mm2 |
4x185 mm2 |
3x185mm2 + 2x95mm2 |
4x185mm2 + 1x95mm2 |
|
| 1x240 mm2 |
|
3x 240 mm2 |
3x240mm2 + 1x120mm2 |
4x240 mm2 |
3x240mm2 + 2x120mm2 |
4x240mm2 + 1x120mm2 |
|
| 1x300 mm2 |
|
3x 300 mm2 |
3x300mm2 + 1x150mm2 |
4x300 mm2 |
3x300mm2 + 2x150mm2 |
4x300mm2 + 1x150mm2 |
|
| 1x400 mm2 |
|
|
|
|
|
|
|
| 1x500 mm2 |
|
|
|
|
|
|
|
Ventajas del cable XLPE:
El cable XLPE tiene una temperatura de trabajo a largo plazo más alta y una corriente nominal mayor, y en el mismo entorno, el tamaño (sección transversal normal) del cable XLPE puede ser 1 o 2 inferior al del cable de PVC. Esto no solo mejora la calidad y el rendimiento del producto, sino que también reduce el costo de producción del cable. Los cables con armadura de cinta de acero para cables blindados pueden mejorar las propiedades mecánicas de los cables, y los cables pueden soportar la presión mecánica externa.
Armadura de cinta de acero/armadura de lámina de acero, armadura de alambre de acero/armadura de alambre de acero/SWA. Modelo de cable con armadura de cinta de acero: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
