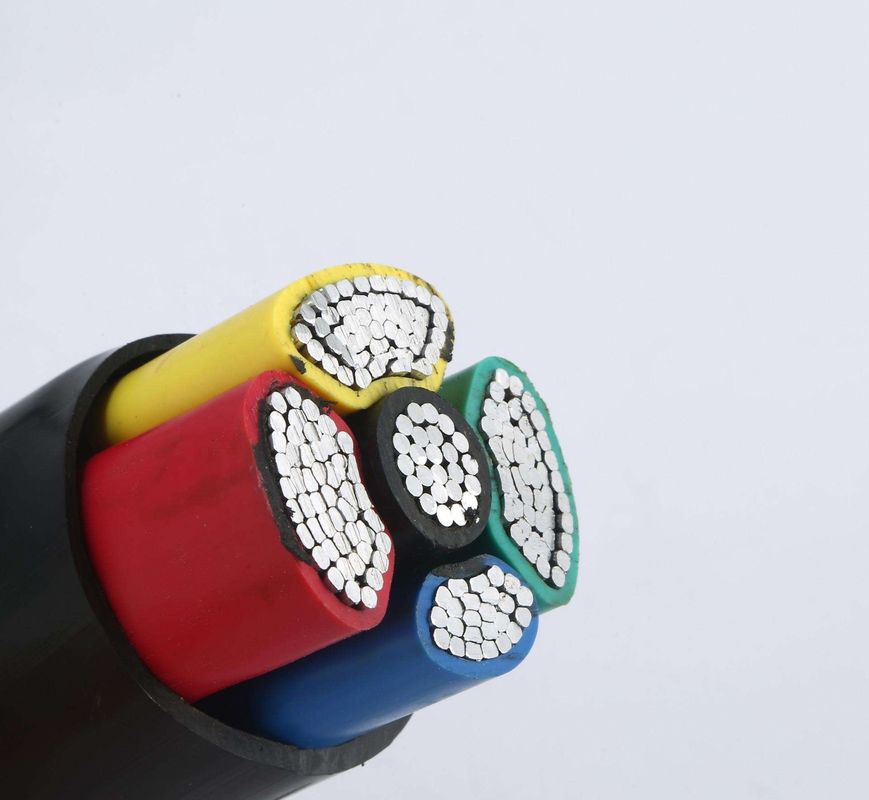

5 el PE cuadrado Xlpe del milímetro de la base 25 aisló el cable de transmisión
Cable de transmisión, base de cobre, aislamiento de XLPE, envoltura del polietileno
Número: YJLV
Voltaje clasificado 0,6/1 kilovoltio
Estándar: GB/T 12706.1-2008, IEC 60502-2004
Este producto es conveniente para la transmisión y la distribución bajo CA valoró el voltaje 0.6/1kv y la línea de trabajo de la frecuencia 50Hz
Otros cables eléctricos:
Cable de transmisión de cobre de la base con el aislamiento de XLPE o del PVC, envoltura externa del PVC o del PE, cable acorazado o no-acorazado de STA de transmisión/cable
Tipo: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Número de corazones: sola base, 2 corazones, 3 corazones, 4 corazones, 5 corazones
Gama de la producción: 1.5mm2, 2.5mm2, 4mm2, 6m m, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 milímetros cuadrados
Voltaje relacionado: 300/300v, 300/500v, 450/750v, 0.6/1kV
Uso:
Este producto es conveniente para la transmisión y la distribución bajo CA valoró el voltaje 0.6/1kv y la frecuencia de trabajo 50Hz.
Los cables de transmisión de baja tensión se utilizan para la transmisión y la distribución de poder en la transmisión y sistemas de distribución de poder 1kV. Es ampliamente utilizado en energía eléctrica, la explotación minera, la construcción, la metalurgia, el producto petroquímico y campos de la comunicación, y substituye totalmente los cables de transmisión papel-aislados inmersos en aceite.
XLPE aisló los cables de transmisión que XLPE aisló los cables de transmisión tiene más ventajas que los cables aislados de papel y los cables aislados del PVC. Los cables reticulados del polietileno tienen alta fuerza eléctrica, fuerza mecánica, alta resistencia de envejecimiento, resistencia de la tensión ambiental, resistencia a la corrosión química, la estructura simple, el uso conveniente, y operación da alta temperatura a largo plazo. Puede ser colocada sin un límite del descenso.
| Grado del voltaje para el cable de transmisión de XLPE | No. corte transversal del nominal de x de no. x mm2 del conductor | |||||||
| 1 base | base 2 | base 3 | base 3+1 | 4core | base 3+2 | base 4+1 | base 5 | |
| 0.6/1 kilovoltios | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
Ventajas del cable de XLPE:
El cable de XLPE tiene una temperatura de trabajo a largo plazo más alta y una corriente clasificada más grande, y bajo mismo ambiente, el tamaño (corte transversal normal) del cable de XLPE puede ser 1 o 2 más pequeños que el cable del PVC. Éstos no sólo mejoran la calidad y el funcionamiento del producto, pero también reducir el coste de producción del cable. Los cables acorazados de la cinta de acero para los cables acorazados pueden aumentar las propiedades mecánicas de los cables, y los cables pueden soportar la presión mecánica externa.
Armadura de acero de la correa/armadura de acero de la hoja, armadura del alambre de acero/alambre de acero armor/SWA. Modelo acorazado del cable de la cinta de acero: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Función del uso:
1. La temperatura de trabajo permisible a largo plazo del conductor de cable no excede 70℃
2. Cuando ocurre un cortocircuito (la duración más larga no excede 5 segundos), la temperatura máxima del conductor de cable no excede 160°C.
3. Cuando se pone el cable, la temperatura ambiente no debe ser más baja que 0℃. Cuando la temperatura es más baja que 0℃, precaliéntelo primero.
4. El radio de doblez mínimo del cable no-acorazado multifilar no debe ser menos de 12 veces el diámetro externo del cable, y el radio de curva mínimo del cable acorazado multifilar no debe ser menos de 15 veces el diámetro externo del cable. El radio de doblez mínimo de un cable acorazado del solo-corazón no debe ser menos de 15 veces el diámetro externo del cable, y el radio de doblez mínimo de un cable unarmored del solo-corazón no debe ser menos de 20 veces el diámetro externo del cable.
5. Los parámetros estructurales del polietileno reticulado aislaron el cable de transmisión con un voltaje clasificado de 0,6/1KV
