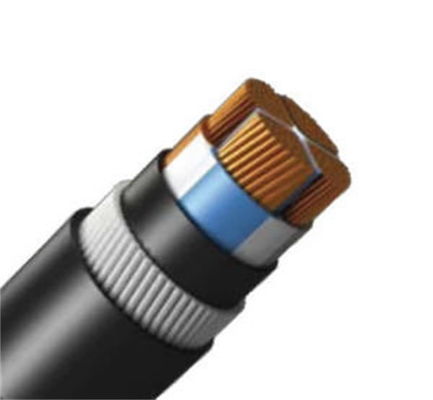

el alimentador Xlpe del cobre 0.6/1kv aisló el cable
1. Estándares de la puesta en práctica
El producto se fabrica según GB 12706,1, y se puede también fabricar según los requisitos de clientes de acuerdo con estándares del IEC, de las BS, y del estruendo.
2. Características
l alto funcionamiento eléctrico.
l altas propiedades mecánicas y resistencia de desgaste excelente.
l buena resistencia de envejecimiento termal y resistencia que se agrieta de la tensión ambiental
l buen aceite y resistencia solvente
l resistencia térmica del alto grado
3. Parámetros técnicos dominantes
l acabó la prueba de resistencia de aislamiento del cable
l soporta la prueba del voltaje del cable acabado: frecuencia de trabajo 3500v 5min sin avería.
Características:
Conductor: Se arrastra la resistencia, alta flexibilidad, extensibilidad fuerte, tarifa reencuadernada baja, estabilidad de la conexión.
Aislamiento: ambiente de alta temperatura de la resistencia, de la anti-combustión, antienvejecedor, robusto y durable, con poco carbono.
Capa de la armadura: más barato y mejor rendimiento, una forma especial de entrelazar, firme y duro.
Envoltura externa: El PVC no contiene la ventaja o el cadmio. Puede ser instalado en lugares húmedos, o ser enterrado directamente o ser puesto en edificios.
Propiedad:
1.The lo más arriba posible permitió la temperatura de funcionamiento del conductor para el funcionamiento a largo plazo es 90 grados.
2. En cortocircuito (el largo plazo máximo es no más que 5 segundos), la temperatura más alta para el conductor es no más que 250 grados.
el cable 3.The se pone sin límite horizontal del descenso. La temperatura del ambiente debe ser no más baja de 0 cuando está puesta. Si no debe ser precalentada.
4.Excellent funcionamiento eléctrico, resistencia a la corrosión química.
5.They puede colocar la tracción recomendable cuando está puesto. Pueden colocar la tracción del humo bajo de Outside.Left halógeno-libre después de quemado. Retrase la quema del cable.
Grado del voltaje para el cable de transmisión de XLPE | No. corte transversal del nominal de x de no. x mm2 del conductor | |||||||
1 base | base 2 | base 3 | base 3+1 | 4core | base 3+2 | base 4+1 | base 5 | |
0.6/1 kilovoltios | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
