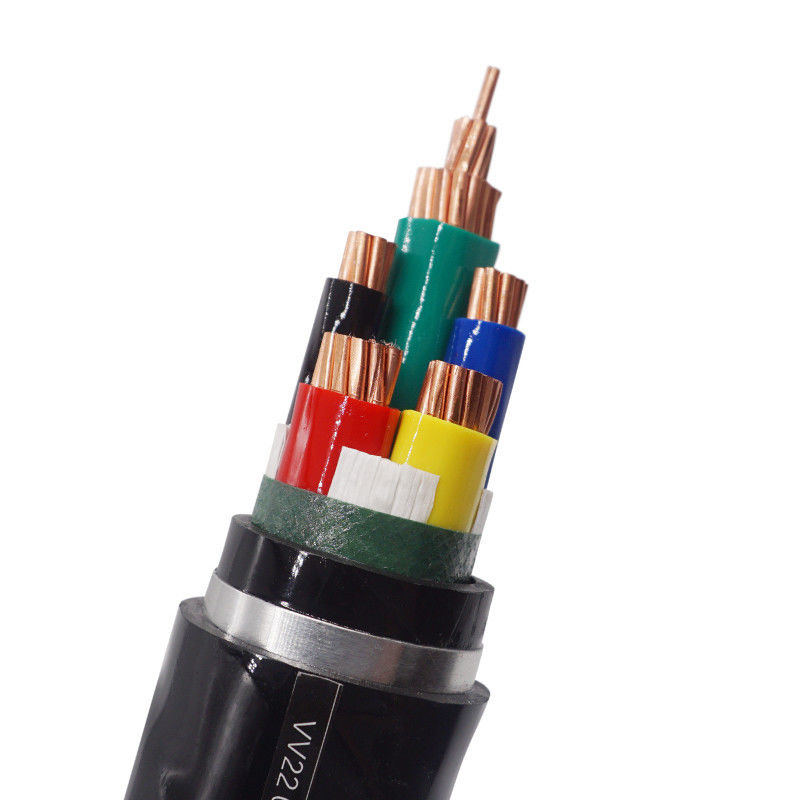

Conductor de aluminio de cobre Xlpe Power Cable
Característica y propósito de producto:
El polietileno reticulado aisló los cables de transmisión se caracteriza con la alta fuerza mecánica, resistencia fuerte a la tensión ambiental, propiedades eléctricas excelentes, resistencia potente a
ataque químico. Además, los productos ligeros y simples son fáciles de usar. Este producto es conveniente y diseñado para la transmisión de poder y el sistema de distribución del voltaje clasificado 0.6/1kv. En términos
de la característica principal del cable anti-llameante, el cable no es obligado encender ni continuó la ignición se limita solamente a cierto alcance aplicable a la central eléctrica, subterráneo, túnel, edificio alto, grande
empresa industrial y minera, campo petrolífero, mina de carbón y otros lugares de cables eléctricos distribuidos intensivos.
Estándar operativo:
GB/T 12706, IEC 60502 y norma nacional e internacional relevante. Por ejemplo, BS, VDE, JIS, AEIC, y así sucesivamente.
Funcionamiento operativo:
La temperatura de funcionamiento máxima permitida del conductor de cable: 90 C en condiciones normales y 250 C en caso de cortocircuito (la duración máxima del cortocircuito es 5s).
cortocircuito (la duración máxima del cortocircuito es 5s).
Cores×section de NO.of
(² del milímetro) |
Aislamiento normal
grueso (milímetros)
|
Grueso normal de
oversheath
|
Guardapolvo aproximado
diámetro del cable (milímetros)
|
Peso aproximado
del cable (kg/km)
|
| Cu |
AL |
| Unarmoured |
Acorazado |
Unarmoured |
Acorazado |
YJV |
YJV22 |
YJLV |
YJLV22 |
| 4×4 |
0,7 |
1,8 |
1,8 |
12,5 |
18,1 |
282 |
430 |
/ |
/ |
| 4×6 |
0,7 |
1,8 |
1,8 |
14,7 |
17 |
383 |
545 |
/ |
/ |
| 4×10 |
0,7 |
1,8 |
1,8 |
16,9 |
19,1 |
565 |
752 |
390 |
517 |
| 4×16 |
0,7 |
1,8 |
1,8 |
19,3 |
21,6 |
783 |
1020 |
416 |
663 |
| 4×25 |
0,9 |
1,8 |
1,8 |
23,5 |
25,7 |
1241 |
1502 |
593 |
902 |
| 4×35 |
0,9 |
1,8 |
1,8 |
26,7 |
28,7 |
1631 |
1957 |
776 |
1096 |
| 4×50 |
1,0 |
1,8 |
1,9 |
28,0 |
32,6 |
2080 |
2812 |
961 |
1770 |
| 4×70 |
1,1 |
2,0 |
2,1 |
33,2 |
37,5 |
2952 |
3796 |
1302 |
2222 |
| 4×95 |
1,1 |
2,1 |
2,3 |
38,0 |
42,6 |
3970 |
4962 |
1693 |
2757 |
| 4×120 |
1,2 |
2,3 |
2,4 |
40,9 |
46,4 |
4894 |
5913 |
2077 |
3363 |
| 4×150 |
1,4 |
2,4 |
2,6 |
46,0 |
51,3 |
5980 |
7170 |
2852 |
3878 |
| 4×185 |
1,6 |
2,6 |
2,7 |
52,5 |
57,8 |
7442 |
8802 |
3173 |
4618 |
| 4×240 |
1,7 |
2,8 |
3,0 |
59,4 |
64,6 |
9764 |
11289 |
4032 |
5782 |
| 4×300 |
1,8 |
3,0 |
3,1 |
66,2 |
71,6 |
12122 |
13856 |
4924 |
6735 |
| 4×400 |
2,0 |
3,3 |
3,4 |
73,8 |
80,3 |
15624 |
18407 |
6272 |
9313 |
| 4×500 |
2,2 |
3,5 |
3,7 |
89,3 |
96 |
19877 |
23264 |
7667 |
11062 |
| 4×630 |
2,4 |
3,8 |
4,0 |
99,6 |
106,3 |
25124 |
28895 |
9514 |
13293 |
