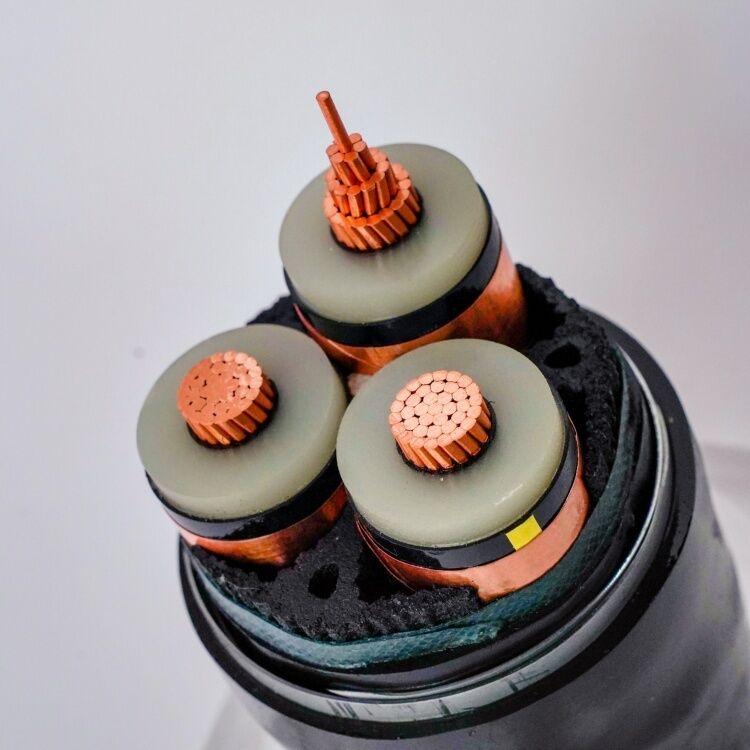

600/1000V, cable aislado XLPE de acuerdo con la norma IEC 60502-1
Área de aplicación
Estos cables se utilizan para suministro de energía en sistemas de instalación de bajo voltaje y son adecuados para su instalación en interiores y exteriores, conductos de cable, subterráneos, estaciones de alimentación y intercambio,Distribución de energía local, y plantas industriales sin daños mecánicos.
El conductor
El conductor deberá ser de cobre recocido ordinario o recubierto de metal, o de aluminio ordinario o de aleación de aluminio de conformidad con el nivel 1 o 2 de la norma IEC 60228, o de cobre ordinario o recubierto de metal de la clase 5.
El aislamiento
El material y el grosor del XLPE deben cumplir los requisitos de la norma IEC 60502 o BS 5467 y es adecuado para el funcionamiento continuo a 90 °C.
Características físicas y eléctricas
| Número de núcleos x |
El aislamiento |
Cubierta |
Ø Exterior |
peso |
Nombres de corriente en el aire 30°C |
Clasificaciones de corriente enterradas a 20 °C |
| el segundo cruzado. |
espesor |
espesor |
Aproximadamente |
Aproximadamente |
| |
El valor nominal |
| Fase |
No es |
Valor |
| En mm2 |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
En kg / km |
A. No |
A. No |
| 3 por 4 más 1 por 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35 + 1×16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Montura/capa interior
Para cables con núcleos redondos, excepto los cables con más de cinco núcleos, la cubierta interior puede ser comprimida o molida.el uso de revestimientos interiores superpuestos solo está permitido cuando se haya llenado sustancialmente el hueco entre los núcleosAntes de aplicar la capa de cubierta interna extruida, se permite el uso de un adhesivo adecuado.y el material utilizado para la capa interna de recubrimiento y relleno debe ser adecuado para la temperatura de trabajo del cable y compatible con el material aislanteEn el caso de los cables libres de halógenos, la capa interna de recubrimiento y de relleno también debe ser de compuestos libres de halógenos.
Las armaduras
Según la norma IEC 60502-1, el alambre de aluminio/acero galvanizado/acero se enrolla en espiral en la cubierta interior,y doble cinta de aluminio/acero y alambre de cobre/acero enlatado también se pueden fabricar según los requisitos.
Cubierta exterior
La cubierta exterior debe ser de PVC extrudido tipo ST1/ST2, polietileno tipo ST3/ST7, compuesto libre de halógenos ST8, policloropreno,polietileno clorosulfonado o polímeros similares de acuerdo con la CEI 60502-1, el tipo SE1 también está disponible bajo petición.
Rendimiento al fuego de la envolvente del cable
El cable puede estar provisto de una cubierta especial de PVC ignífugo para cumplir los requisitos de ensayo de ignición de las normas IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24,y los materiales libres de halógenos cumplen con las normas IEC 60754-1 / 2 e IEC 60684 -2.
