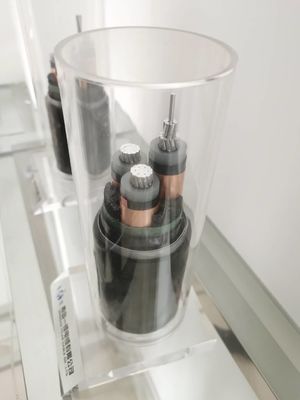

Cable eléctrico XLPE personalizado
Cables eléctricos XLPE

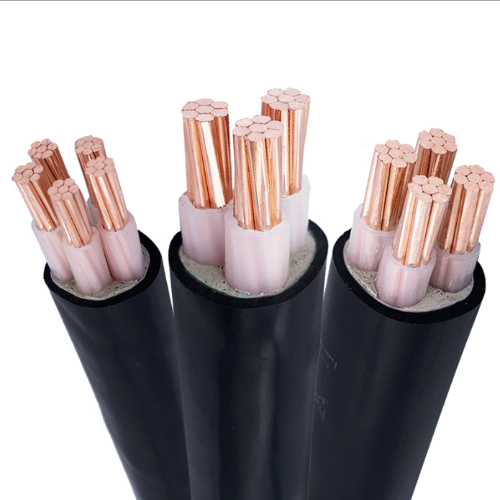

El cable XLPE se refiere a un cable blindado de núcleo de aluminio aislado de polietileno.El alambre de hebras proporciona una superficie del conductor lisa y evita la formación de una cavidad en la superficie del conductor cuando el cable se doblaEl conductor blindado está aislado con un compuesto XLPE extrudido. La capa aislante está además blindada con una capa de material semiconductor no metálico.y se le aplica una capa de blindaje metálico no magnético en forma de cinta de cobre o aluminioSi se trata de un cable de varios núcleos, coloque el cable de núcleo junto con un relleno adecuado en el hueco y envuélvelo con cinta de PVC o PVC extrudido.se proporcionan una blindaje de alambre/ cinta/ cinta de aluminio no magnético para cables de un solo núcleo y una blindaje de alambre de acero para cables de varios núcleos en la vaina interior. Extruir una capa de PVC/PE como la chaqueta exterior, generalmente con el color de la parte posterior para evitar que la humedad entre.
Características físicas y eléctricas
| Número de núcleos x | El aislamiento | Cubierta | Ø Exterior | peso | Nombres de corriente en el aire 30°C | Clasificaciones de corriente enterradas a 20 °C | |
| el segundo cruzado. | espesor | espesor | Aproximadamente | Aproximadamente | |||
| El valor nominal | |||||||
| Fase | No es | Valor | |||||
| En mm2 | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En kg / km | A. No | A. No |
| 3 por 4 más 1 por 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35 + 1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Características espaciales del aislante XLPE
La característica espacial de los aislantes XLPE es que las largas cadenas moleculares de polietileno están interconectadas entre sí a través de un proceso similar a la vulcanización del caucho,formando así una estructura de red tridimensional con una fuerte uniónEl polietileno puro es un material termoplástico que se ablanda y se vuelve plástico cuando se calienta y se endurece cuando se enfría.se solidificará permanentemente después de calentarA través del proceso de enlace cruzado, la capa de aislamiento de polietileno del cable tiene estabilidad térmica, y el punto de fusión también se mejora en gran medida.Los cables aislados con XLPE tienen una mayor resistencia al calor y, por lo tanto, una mejor resistencia a la deformación térmicaDebido al excelente rendimiento térmico, la capacidad de carga de corriente de los cables XLPE es mayor que la de los cables tradicionales.
Ámbito de aplicación
Los cables XLPE son adecuados para aplicaciones de alta tensión y ultraalta tensión de 132 kV Putuo.en el que la pérdida dieléctrica juega un papel importanteEn comparación con otros cables de alta tensión, este cable es ligero en peso, por lo que se puede estirar fácilmente.puede ser instalado en inclinado o vertical sin dudarloEl material de aislamiento XLPE tiene una resistencia a la humedad extremadamente alta, por lo que no se requieren precauciones especiales al conectar y terminar.El tiempo necesario para conectar los cables XLPE es menor que el de cualquier otro cable convencional de grado similarEstos cables pueden utilizarse con seguridad en cualquier disposición de vibración, como puentes. Estos cables tienen una mejor resistencia al agua, productos químicos, aceites y sales de fluoruro corrosivo en el suelo.Estos no tienen peligro de incendioEstos cables son menos susceptibles a fallas debido al envejecimiento y tienen una vida útil más larga.
