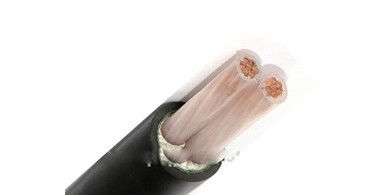

Cables subterráneos resistentes al fuego XLPE / Cables aislantes minerales XLPE
Construcción
Conductor: Conductor de cobre de hebras compactas, Cl.2 según la norma IEC 60228
Aislamiento: XLPE ((polietileno enlazado) con 90 oC
Cubierta: PVC o FR-PVC de tipo ST2 a IEC 60502, negro
Aplicaciones
Para la colocación en interiores y exteriores. Capaz de soportar cierta tracción durante la instalación, pero no fuerzas mecánicas externas. No está permitido colocar cables de un solo núcleo en conductos magnéticos.
Características físicas y eléctricas
| Número de núcleos x | El aislamiento | Cubierta | Ø Exterior | peso | Nombres de corriente en el aire 30°C | Clasificaciones de corriente enterradas a 20 °C | |
| el segundo cruzado. | espesor | espesor | Aproximadamente | Aproximadamente | |||
| El valor nominal | |||||||
| Fase | No es | Valor | |||||
| En mm2 | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En kg / km | A. No | A. No |
| 3 por 4 más 1 por 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35 + 1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Las normas
Las condiciones de los vehículos de la categoría M1 y M2 se establecen en el anexo I del presente Reglamento.
China: GB/T 12706, (GB/T 18380-3 sólo para ZR-YJV)
Otras normas como BS, DIN e ICEA bajo petición
Datos técnicos
Válvulas de carga de las máquinas de ensayo0.6/1kV
Temperatura máxima del conductor: por debajo de lo normal (90 °C)¿ Qué?C), emergencia (130¿ Qué?C) o cortocircuito en condiciones no superiores a 5 s (250 °C).
Temperatura ambiente mínima 0¿ Qué?C, después de la instalación y sólo cuando el cable esté en posición fija
Radio de flexión mínimo: 20 x D.O. del cable para un solo núcleo
15 x cables con sobredosis para núcleos múltiples
Certificados
CE, RoHS, , KEMA y otros más a petición
Artículos comerciales: MOQ: 200m
Términos de pago: 30% T/T antes de la producción, 70% T/T antes de la entrega
Embalaje: tambor de hierro de madera
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
