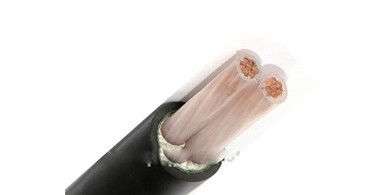

600/1000V trifásico y el Tres-corazón XLPE aislaron los cables
Cable de XLPE
Este cable se utiliza en los usos que requieren la compatibilidad electromágnetica (EMC) accionar el motor de un regulador variable de la velocidad en una instalación fija. El cable puede ser unenclosed colocado, incluido en un conducto, instalado en un soporte o en una tubería subterráneo, y es conveniente para el equipo de la impulsión de velocidad variable u otros usos que requiere los cables protegidos.
Utilice los conductores de cobre recocidos ordinarios del grado 2 o del grado 5, el aislamiento X-90, el lecho 5V-90, la armadura que protege, unarmored o galvanizada de la cinta de cobre del alambre de acero, envoltura interna de nylon, envoltura 5V-90
Características físicas y eléctricas
| No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
| Nominal | |||||||
| Fase | Neutral | valor | |||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Uso
Utilizado como línea de la distribución y de transmisión con un voltaje clasificado de 0.6/1kV.
Conveniente para enterrar en la tierra, poniendo pozos y el submarino. Capaz de soportar cierta tensión del eje.
Estándares internacionales: IEC 60502-1, IEC 60228;
Requisitos de otros estándares tales como ASTM BS, estruendo e ICEA
Datos técnicos
Voltaje clasificado: 0,6/1kV
Temperatura máxima del conductor: debajo de normal (90 O C), emergencia (130 O C) o condiciones del cortocircuito que no exceden de 5 s (250 C).
Temperatura ambiente mínima. 0 O C, después de la instalación y solamente cuando el cable está en un de posición fija
El más pequeño. Radio de doblez: el diámetro externo del cable del solo-corazón es 20 x
El diámetro externo de 15 cables multifilares es CE, RoHS, KEMA y otros requisitos
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
