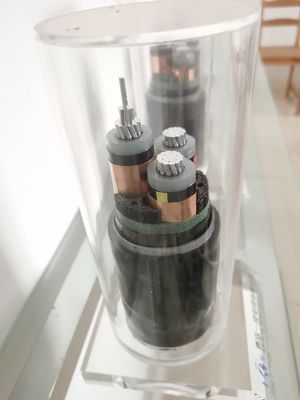

Xlpe aisló el cable de transmisión acorazado de cobre 0.6/1kv
1 . Cable de transmisión
Los cables de transmisión se utilizan para los usos estáticos en las instalaciones de tierra, internas y externas, al aire libre, los fosos del cable, y agua, y los cables no llevarán la tensión mecánica grande y la tensión extensible. Debido a su extremadamente - el factor de pérdida dieléctrica (que sigue habiendo constante en su vida de servicio) y bajos debido a las propiedades excelentes del aislamiento del material de XLPE, el conductor que protege capa y la capa que protege aislador de materiales semi-conductores se empalman firmemente en la dirección longitudinal (con un método de protuberancia), el cable tiene alta confiabilidad operativa. Utilizado en subestaciones, centrales eléctricas y fábricas.
2 . Características físicas y eléctricas
No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
Nominal | |||||||
Fase | Neutral | valor | |||||
milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Uso
Cableado para los circuitos de seguridad contra incendios, tales como sistemas alarma de incendio en edificios altos, alumbrado de seguridad y fuentes de alimentación, sistemas de comunicación de voz de la megafonía y de la emergencia, control y servicios de la instrumentación para los complejos industriales, comerciales y residenciales.
Funciones especiales a petición:
•Resistencia de aceite
• Resistencia ULTRAVIOLETA
• Gato ignífugo. , B, C
•retardador de la No-llama
•termita
• Roedor
• Halógeno cero del humo bajo
