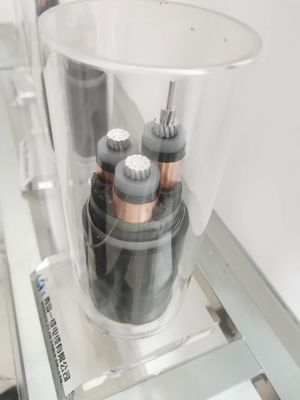

0.6 / 1KV 50m m XLPE aisló el cable de transmisión acorazado de la cinta de acero
1 . estándar
Los productos se fabrican según GB12706, IEC60502 y BS6346, VDE, AS/NZS, UL y otros estándares o según requisitos de cliente.
2 . uso:
Este producto es conveniente para las líneas de la distribución o las instalaciones fijas con el voltaje de la frecuencia del poder clasificado que no excede 15Kv y la CA 50Hz.
3 . Características físicas y eléctricas
| No.cores x |
Aislamiento |
Envoltura |
Ø externo |
peso |
Grados actuales en el aire 30℃ |
Los grados actuales enterraron 20℃ |
| cruz-sec. |
grueso |
grueso |
aproximadamente. |
aproximadamente. |
| |
Nominal |
| Fase |
Neutral |
valor |
| milímetro de ² |
milímetro |
milímetro |
milímetro |
milímetro |
kilogramo/kilómetro |
|
|
| 3×4+1×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1,8 |
16,1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164
|
4 . Gama del uso:
1. Características de funcionamiento:
Temperatura de trabajo del conductor máximo: 90°C
Durante el cortocircuito (menos de 5 segundos), la temperatura máxima del conductor de cable no excederá 250°C. Al poner los cables, la temperatura ambiente no debe ser más baja que 0°C.
2. El radio de doblez del cable:
cable del Solo-corazón: cable no-acorazado 20D, cable acorazado 15D
Cable de la base: cable unarmored 15D, cable acorazado 12D.
Observaciones: D representa el diámetro externo real del cable
