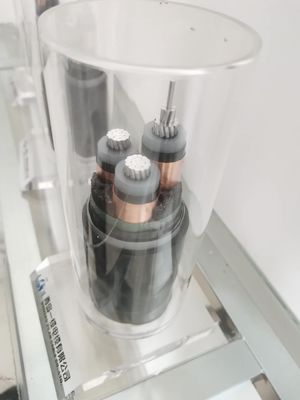

El PVC aislado Xlpe forró el cable de transmisión acorazado de acero del alambre de acero de la cinta
1. Estándar del cable de XLPE:
Según GB12706 (equivalente a IEC60502), puede también ser realizado de acuerdo con estándares de ASTM, de las BS, del estruendo y de AS/NZS u otros requisitos.
2. Voltaje clasificado del cable de XLPE:
0.6 / 1KV 6/10KV; 8,7/15KV; 12/20KV; 18/20KV; 21/35KV; 6/35KV
3 . Características físicas y eléctricas
No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
Nominal | |||||||
Fase | Neutral | valor | |||||
milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |

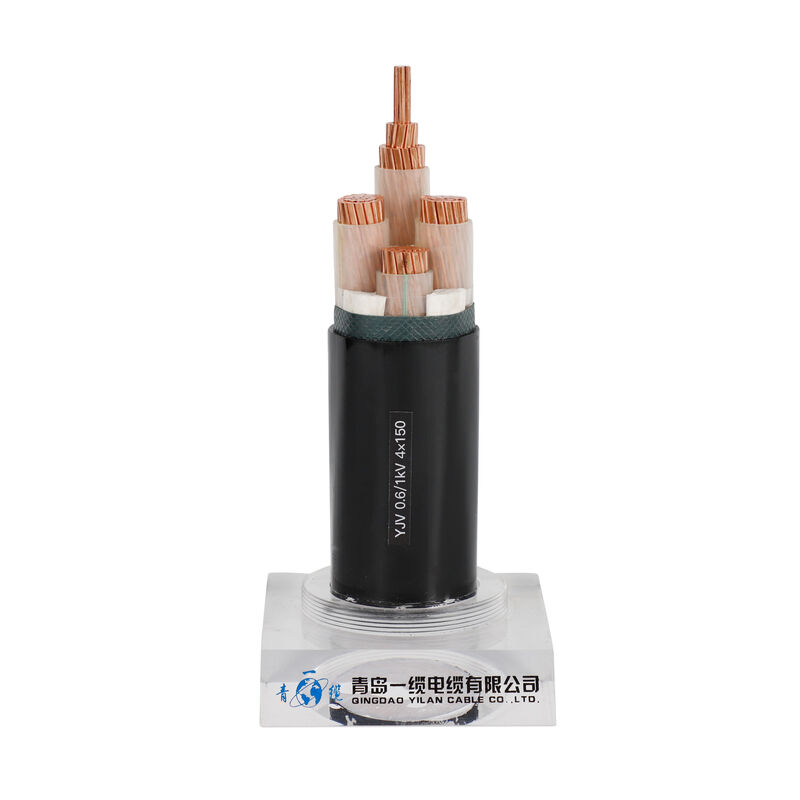

4. La estructura del cable de XLPE:
Conductor: de cobre o de aluminio
Aislamiento: XLPE
Envoltura interna: PVC o PE
Armadura: la tira de acero galvanizada, galvanizó el alambre de acero
Envoltura externa: PVC o PE
No. número de cortes transversales del cable: 1 base (sola base), 2 corazones (base doble), 3 corazones, 4 corazones (4 corazones con superficie transversal igual o 3 superficies transversales iguales + 1 base neutral con pequeña superficie transversal), base 5 (5 3 corazones iguales de la superficie transversal de + corazones neutrales 2 pequeño-áreas o 4 superficies transversales iguales de + base neutral 1 pequeño-área. Proporcionamos los tipos acorazados y unarmored para los cables antedichos.
Puede también ser hecho según requisitos de cliente.
5 . Ventaja:
Una clase. Propiedades eléctricas y mecánicas excelentes
b. La mejor resistencia a la corrosión química y envejecimiento termal, tensión ambiental y retardancia de la llama
C. estructura simple, fácil de utilizar
d. Reduzca el costo
