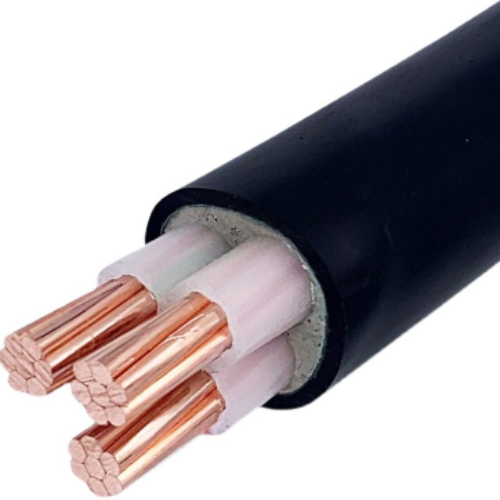

El cable medio XLPE del voltaje aisló el cable de transmisión no-acorazado
XLPE aisló usos medios del cable del voltaje:
Los cables medios del voltaje (cables del milivoltio) con el aislamiento de XLPE se utilizan para transmitir y para distribuir poder en 35kV o para bajar la transmisión y los sistemas de distribución de poder. Es ampliamente utilizado en energía eléctrica, la construcción, la explotación minera, la metalurgia, el producto petroquímico y campos de la comunicación, y substituye totalmente los cables de transmisión papel-aislados inmersos en aceite.► Características 1. voltajes clasificados U0/U (Um) del cable: 3.6/6 (7,2) - 6/6 (7,2) - 6/10 (12) - 8,7/10 (12) - 8,7/15 (17,5) - 12/20 (24) - 18/30 (36) - 21/35 (40,5) - 26/35 (40,5) kilovoltios.
2. La temperatura de trabajo máxima permitida del conductor para el trabajo a largo plazo es 90 grados.
3. Cuando cortocircuito (el largo plazo más largo no excede 5 segundos). La temperatura máxima del conductor no excede 250 grados.
4. No hay restricción horizontal de la caída al poner los cables. La temperatura ambiente durante la colocación no debe ser más baja de 0. Si no, debe ser precalentada.
5. propiedades eléctricas excelentes, resistencia química.
6. Al poner, pueden soportar la tracción apropiada. Pueden soportar la tracción externa. Deje el humo y el halógeno bajos libremente después de quemar. Retrase la quema del cable.
Características físicas y eléctricas
| No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
| Nominal | |||||||
| Fase | Neutral | valor | |||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Construcción
Conductor: Cobre o aluminio
Conductor Shape: Circular trenzada o condensada circular trenzada
Forma del aspecto: Circular
Aislamiento: XLPE
Tipo de la armadura: STA (cinta de acero acorazada), SWA (alambre de acero acorazado), AWA (alambre de aluminio acorazado)
Material de la envoltura: PVC o polietileno
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
