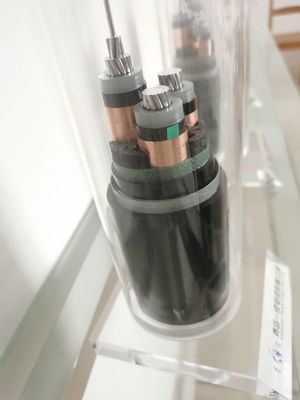

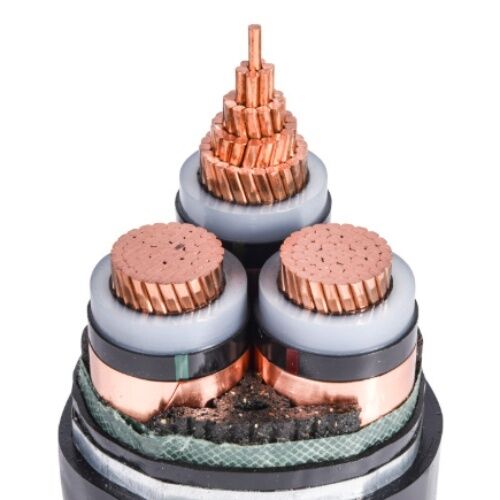

El PVC forró el cable de transmisión:
Los cables de transmisión aislados del cloruro de polivinilo no sólo tienen alta fuerza mecánica, buena resistencia de la tensión ambiental, buenas propiedades eléctricas y resistencia a la corrosión química, pero también tienen un uso simple de la estructura, ligero y fácil. Es conveniente para la transmisión y las líneas de la distribución con la CA valoraron el voltaje U0/U hasta 0.6/1kV.
La característica principal de los cables de transmisión ignífugos del PVC es que no son fáciles coger el fuego, o la quema continua del cable es muy limitada durante el fuego. Es conveniente para los lugares en donde los cables múltiples se ponen de cerca, por ejemplo centrales eléctricas, subterráneos, túneles, edificios altos, fábricas grandes, minas, campos petrolíferos, y minas de carbón.
Características físicas y eléctricas
No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
Nominal | |||||||
Fase | Neutral | valor | |||||
milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Información básica
Modelo: YJV YJLV VV VLV VY VLY VV22 VV23 VV33 etc.
Forma material: conveniente para el alambre redondo
Alcance: red eléctrica y todas las industrias
Certificado: ISO9001, ISO14001, CCC, CE
Especificaciones: 0.5mm2-630mm2
Usos: redes eléctricas, líneas de transmisión, construcción, transporte ferroviario, fábricas de productos químicos, telecomunicaciones, industria petrolera, fabricación del equipo, industria de la instrumentación, etc.
Voltaje: 35KV, 10KV, 0.6/1KV, 450/750V, 300/500V
Actual: AC&DC
Material de aislamiento: XLPE, PVC, etc.
Material de la envoltura: XLPE, PVC, etc.
Forma material: alambre redondo
Uso
1. El voltaje clasificado U0/U es 0.6/1kV a 26/35kV.
2. Bajo operación normal, la temperatura máxima del conductor es 90oC.
3. La temperatura máxima del conductor bajo cortocircuito (la duración más larga no excede 5s) no excede 250oC.
4. La temperatura mínima del ambiente de la instalación no es menos que 0oC.
El radio de doblez de la instalación no es menos que el valor especificado siguiente:
Cable unarmored de la sola base: 20D
Cable acorazado de la sola base: 15D
cable no-acorazado de 3 bases: 15D
cable acorazado de 3 bases: 12D
