El PVC XLPE aisló el ² del cable de transmisión 25m m
El PVC XLPE aisló el cable de transmisión:
El PVC XLPE aisló los cables de transmisión es conveniente para la transmisión y las líneas de la distribución con la CA valoraron el Uo/U del voltaje que no excedían de 0,6/1kV.
Para la instalación al aire libre e interior en un ambiente húmedo y húmedo, debe ser colocado directamente en la tierra donde hay tensión mecánica excesiva en el terreno inclinado y móvil, en un lugar vertical o inclinado y en una posición que sea fácil de resbalar.

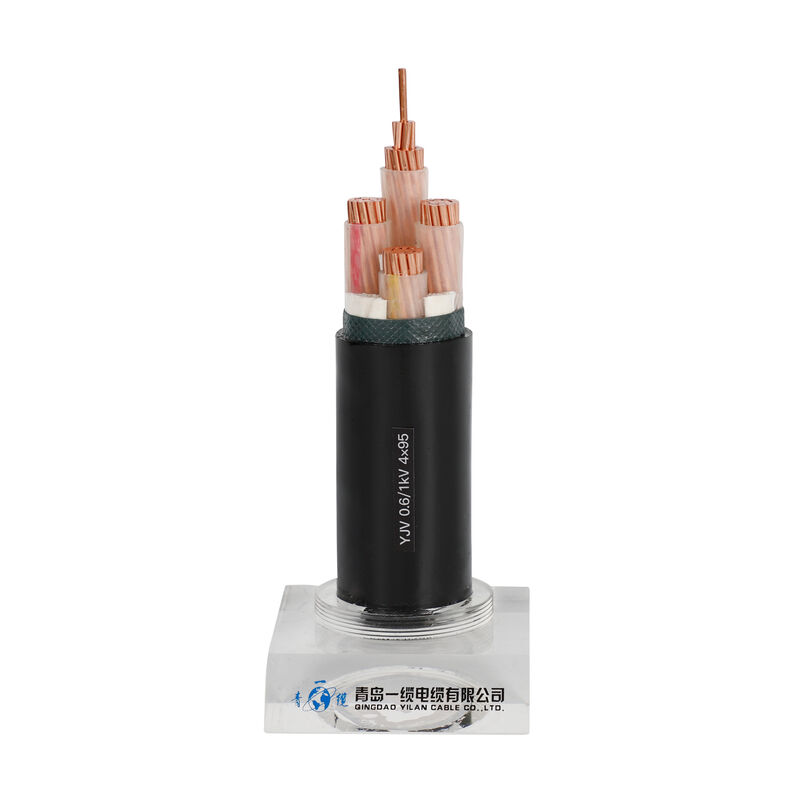

Los tipos principales de los cables de transmisión YJV22/YJV32 indican:
YJ: Aislamiento de XLPE
V: Aislamiento del PVC
V: Envoltura del PVC
22: Armadura de acero galvanizada de la cinta
32: Armadura galvanizada del alambre de acero
Características físicas y eléctricas
| No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
| Nominal | |||||||
| Fase | Neutral | valor | |||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Estructura
Conductor: Conductor de cobre trenzado ronda ordinaria, conforme al nivel 2 del IEC 60228
Aislamiento: PVC, XLPE
Capa interna: PVC
Armoring: alambre, cinta de acero, alambre de aluminio
Según requisitos, envoltura: El PVC resuelve IEC 60502, negro
Nota: Color del aislamiento por ejemplo según estándar o el requisito
Solo cable de transmisión de la base 25mm2
Características del conductor: cobre
Aislamiento: XLPE negro
Grueso del aislamiento: 0.7m m
Envoltura: PVC
Grueso de la envoltura: 1.4m m
aproximadamente. Peso del cable: 294 kilogramos/kilómetro
Diámetro total del cable: 10.7m m
Resistencia máxima de DC en 20C: 0,727
Uso
Utilizado como línea de la distribución y de transmisión con un voltaje clasificado de 0.6/1kV.
Conveniente para enterrar en la tierra, poniendo pozos y el submarino. Capaz de soportar cierta tensión del eje.
Estándares internacionales: IEC 60502-1, IEC 60228;
Requisitos de otros estándares tales como ASTM BS, estruendo e ICEA
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
