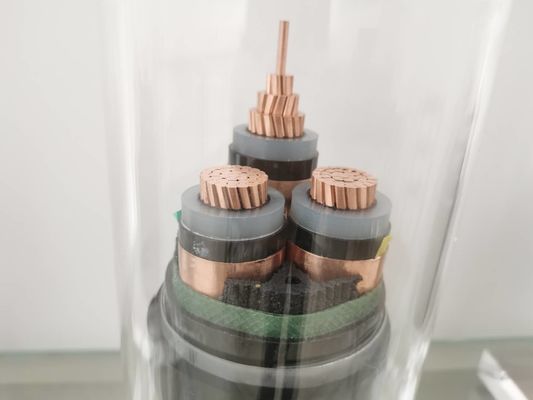

3-Core la cinta de acero subterráneo XLPE acorazado aisló el cable de transmisión

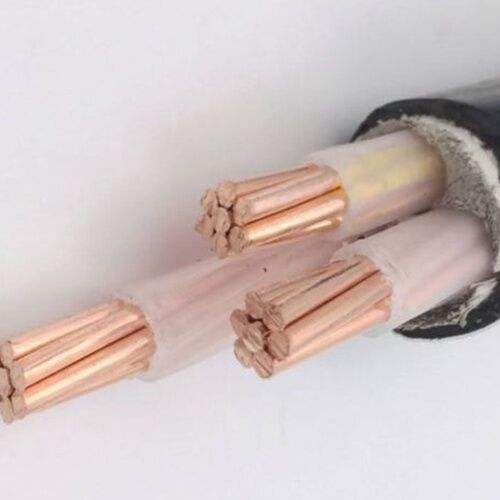

Descripción del cable de transmisión multifilar:
1. Conductor: de cobre o de aluminio.
2. Proporcione los cables de transmisión acorazados y no-acorazados.
3. Voltaje clasificado: 0,6/1kv 3,6/6kv 6/10kv 8,7/15kv 26/35kv
4. Aislamiento del PVC o de XLPE.
5. Estándares: IEC, BS, ASTM, NFC, COMO, GOST, etc. U otras características especiales según requisitos de cliente.
6. La temperatura de trabajo a largo plazo máxima del cable aislado del PVC es 70°C, y el polietileno reticulado es 90°C.
7. La temperatura de la instalación del cable no debe ser más baja que 0°C.
8. La temperatura máxima del cortocircuito es: El PVC no excede 160°C, XLPE 250°C, no más que 5 segundos
9. Cable con el radio de doblez permisible: ningunas menos de 10 veces de D (D: diámetro externo del cable)
Las características y las aplicaciones de XLPE aislaron los cables de transmisión:
El polietileno reticulado aisló el cable de transmisión tiene las características de la alta fuerza mecánica, de la resistencia fuerte de la tensión ambiental, del funcionamiento eléctrico excelente, y de la resistencia actual fuerte.
Corrosión química. Además, el producto ligero y simple es fácil de utilizar. Este producto es conveniente para la transmisión y los sistemas de distribución con un voltaje clasificado de 0.6/1kv.
Tiene las características principales de cables resistentes al fuego. Los cables no son fáciles de coger el fuego o de continuar quemando dentro de cierta gama. Es conveniente para las centrales eléctricas, los subterráneos, los túneles, los edificios altos, y en grande
Cables distribuidos densos en empresas industriales y mineras, campos petrolíferos, minas de carbón y otros lugares.
Estándar ejecutivo:
GB/T 12706, IEC 60502 y estándares nacionales y extranjeros relacionados, tales como BS, VDE, JIS, AEIC, etc.
Características físicas y eléctricas
No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
Nominal | |||||||
Fase | Neutral | valor | |||||
milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
Uso
Cableado para los circuitos de seguridad contra incendios, tales como sistemas alarma de incendio en edificios altos, alumbrado de seguridad y fuentes de alimentación, sistemas de comunicación de voz de la megafonía y de la emergencia, control y servicios de la instrumentación para los complejos industriales, comerciales y residenciales.
Funciones especiales a petición:
•Resistencia de aceite
• Resistencia ULTRAVIOLETA
• Gato ignífugo. , B, C
•retardador de la No-llama
•termita
• Roedor
• Halógeno cero del humo bajo
