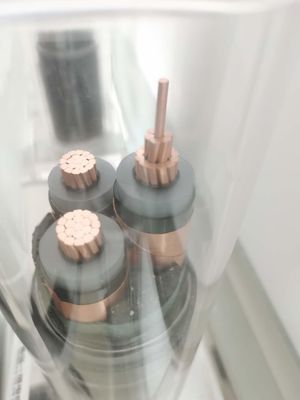

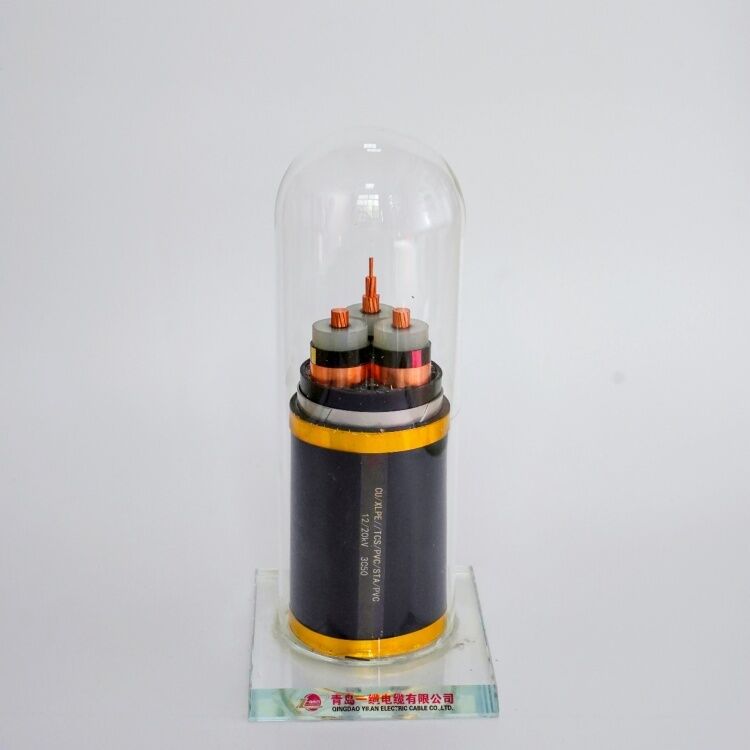

Cable aislado de UHV XLPE
Cable aislado de XLPE
La materia prima de XLPE es el polietileno, que químicamente se convierte en el polietileno reticulado (XLPE) con la reacción de la interconexión de peróxidos orgánicos. El método de la interconexión de polietileno fue desarrollado en los Estados Unidos en los años 50 y se ha desarrollado continuamente para ser aplicado a voltajes más altos desde entonces. Voltajes más altos se requieren cada vez más, y se han comercializado los cables de 500kV XLPE
Características físicas y eléctricas
| No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
| Nominal | |||||||
| Fase | Neutral | valor | |||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Tipo del conductor
Actualmente, de cobre (Cu) y de aluminio (Al) son los materiales principales para los conductores de XLPE.
(1) de cobre (Cu)
El conductor del cobre (Cu) ha avanzado características eléctricas, procesabilidad y ventajas económicas. Por lo tanto, se utilizan en la mayoría de los materiales subterráneos del conductor. Vale el observar de que la pureza de necesidades de cobre electrolíticas de alcanzar 99.96%~99.86%.
(2) de aluminio (Al)
Puesto que el aluminio es cerca de una mitad más ligeramente que de cobre, es más fácil dirigir. Su conductividad es cerca de dos tercios de cobre, pero es más económico. Debido a estas características, Al es el material más ampliamente utilizado después de cobre.
Ventajas de XLPE
Los materiales de aislamiento plásticos tienen las ventajas de las propiedades excelentes del aislamiento, del cableado fácil, de la conexión y del mantenimiento, así que son ampliamente utilizados en países avanzados. Debido al desarrollo de la tecnología de la interconexión, XLPE aisló los cables puede ser aplicado a voltajes más altos. Recientemente, los cables de XLPE han substituido totalmente de cables. Las ventajas de XLPE son sus características ligeras, termales, costes de conexión bajos y costes materiales bajos.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
