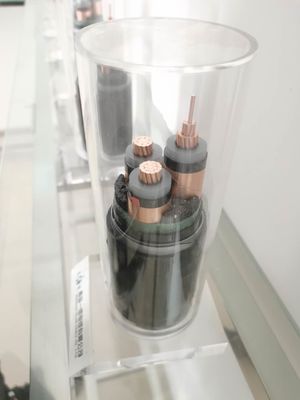

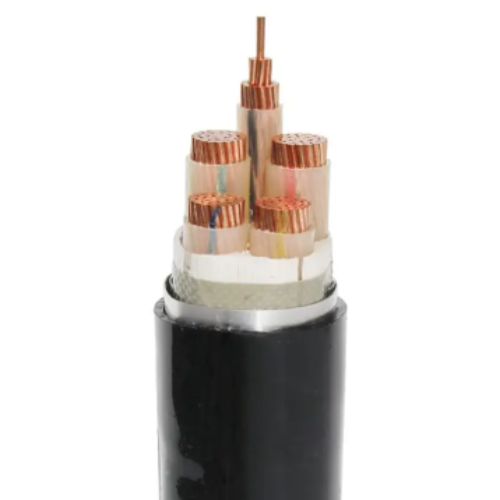

Cable de alimentación aislado de núcleo de cobre XLPE de 3 núcleos

Para las líneas de transporte aisladas en PVC o XLPE o sin aislantes o cables neutros, los cables de fase pueden ser AAC o AAAC o ACSR o cobre.
Para cables aéreos aislados de PVC o XLPE de varios núcleos, con o sin conductores Messenger o conductores neutros y con o sin conductores para iluminación pública, conductores de fase e iluminación pública
El conductor es AAC con aislamiento de PVC, mientras que el Mensajero o conductor neutro línea de transmisión
Es AAAC o ACSR con o sin aislamiento de PVC (XLPE).
el estándar:
DIN VDE 0276 Parte 620 -622: las condiciones de los productos y servicios
HD 620 S1

Cables de alimentación aislados XLPE de tres núcleos de cobre

Estructura:

1) El conductor:
Conducción: conforme con la norma IEC 60228
Tipo 2 / VDE 0276 Tipo 2 conductores redondos compactados de cobre o aluminio. VDE 0295 HD383.
Bloqueo del agua
Para evitar que el agua pase a través del cable durante el almacenamiento, manipulación, instalación y
Proceso de operación
el medio

Cable de alimentación aislado XLPE de tres núcleos de cobre

2) Capa de protección del conductor:
La capa de blindaje del conductor consiste en una capa extrudida de compuestos semiconductores no metálicos, que está firmemente unida a la capa aislante para excluir todos los vacíos de aire.
espesor mínimo
Es de 0,3 mm a 90 °C y la resistividad de volumen máxima es de 500 Ohm-m.

3) Aislamiento:

El aislamiento está hecho de material compuesto extrudido 2XL1 XLPE de acuerdo con DIN VDE 0207 parte 22 y HD 620.1
Con el
Alto grado de enlace cruzado, sin contaminantes, sin poros y resistencia al calor mediante proceso de curado en seco.

Cables de alimentación aislados XLPE de tres núcleos de cobre

4) Capa de protección aislante:

La capa de blindaje aislante consiste en un compuesto extrudido semiconductor no metálico extrudido sobre la capa aislante.La capa de semiconductores extruida debe consistir en un compuesto de semiconductores adhesivo o de calibración en frío que pueda retirarse para su unión o terminación.El espesor mínimo es de 0,3 mm.
,
La resistividad máxima del volumen a 90°C es de 500 Ohmm.
Quitar todo el aire.

Los huecos y pueden ser fácilmente pelados a mano en el sitio.

Cables de alimentación aislados XLPE de tres núcleos de cobre

5) Conductivo
Capa de bloqueo de agua: la capa de blindaje aislante puede utilizar agua de resistencia semiconductora
Con la cubierta, la cinta se expandirá bajo la influencia de la humedad del agua para garantizar la estanqueidad longitudinal del agua.

6) Capa de blindaje de metal: capa de blindaje de cinta de cobre o capa de blindaje de alambre de cobre (CTS / CWS)
El cable de cobre debe utilizarse en la capa de agua conductiva con un diámetro mínimo de 0,5 mm.
Luego enrollar en espiral una cinta de cobre con un espesor mínimo de 0,1 mm en el alambre de cobre
La sección transversal total de la capa de blindaje metálico se muestra en el cuadro 2.
En el caso de una temperatura máxima de 160 °C, la capa de blindaje puede soportar una corriente de falla de tierra de 1000 A durante un segundo.
Como se muestra en la figura, la sección transversal mínima de los conductores concéntricos se ajusta a las normas DIN VDE 0273 y 0276.

7) Capa aislante/
Capa de bloqueo del agua: la malla de alambre puede estar cubierta por una cinta de bloqueo del agua no conductiva, que se expandirá bajo la influencia de la humedad del agua para garantizar
Válvulas de acoplamiento
Aguas herméticas

Cables de alimentación aislados XLPE de tres núcleos de cobre

8) Envase aislante (para cables blindados):
La vaina de aislamiento incluye una capa de PVC, PE o LSZH extrudido, que se aplica debajo de la armadura.

9) Blindado (para cables blindados): el blindado incluye: núcleo único: blindado de aluminio (AWA)
Con un contenido de aluminio superior o igual a 10 kW, pero no superior o igual a 15 kW
(1) La doble capa de cinta de acero galvanizado se aplica en espiral de una manera adecuada de superposición interna.
En el extremo superior
Separa la funda.

(2) Revestimiento en espiral del alambre de acero plano galvanizado con un grosor de 0,8 mm
En la superficie de la funda,
La tasa de cobertura es de al menos 90%.
Ronda en espiral con una tasa de cobertura del 50% para cubrir la superficie del alambre plano.

10) Capa exterior:
La envolvente completa incluye una capa de compuesto de PE extrudido DMP2 de acuerdo con los tipos HD620.1 y 2YM3.
Según el DIN

Número del producto:
Vv, vv22, YJV, YJV22 1, 1-5
Cuadro de conductor de cobre puro
2. aislamiento de PVC, con o sin blindaje de acero, con blindaje de PVC
3. Alta calidad, aprobado ISO 9001, CCC, CE, certificación ROHS
4Proporcionar servicio OEM.
1. Se producirá de acuerdo con la norma nacional china GB/T12706.2-12706.3 equivalente a la IEC 60502
El cable de alimentación XLPE.

Aplicación

Este producto es adecuado para las líneas de transmisión y distribución de energía del sistema con un voltaje nominal de 6/6 kV a 26/35 kV. Basado en diferentes estructuras de envoltura,puede utilizarse para la colocación aérea y subterránea.
