| MOQ: | Negociable |
| Precio: | negotiable |
| Standard Packaging: | tambor Hierro-de madera o tambor de madera entero |
| Delivery Period: | 8-15 días |
| Payment Method: | L/C, T/T |
| Supply Capacity: | el 100km por mes |

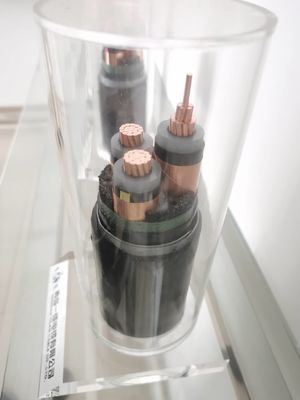

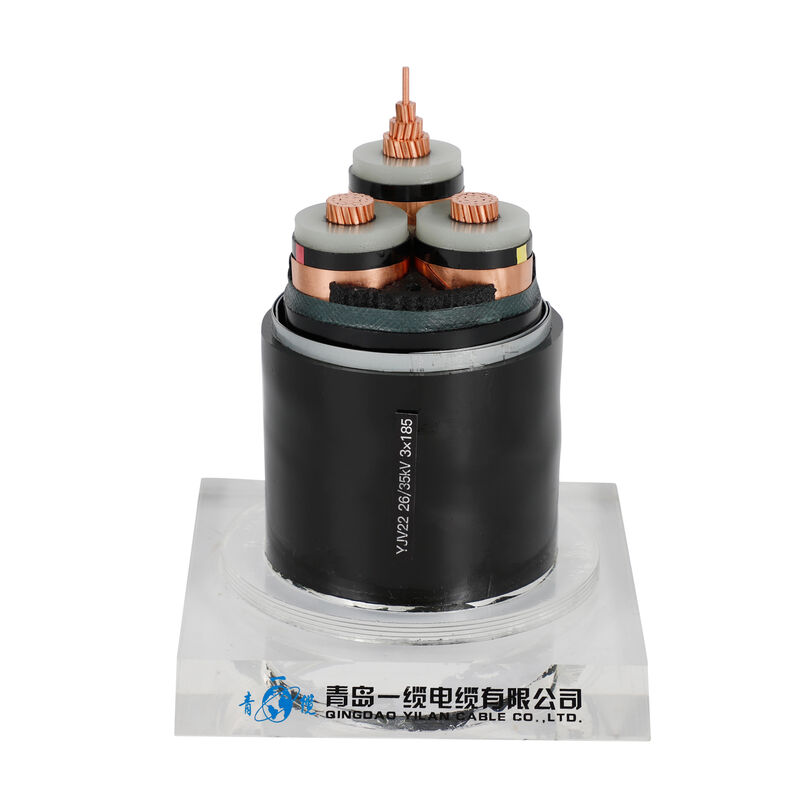

Cables con envoltura de PVC aislados por XLPE
Breve introducción del cable de alimentación aislado XLPE
Desde la década de 1960, China ha reemplazado los cables de energía aislados de papel de aceite con su excelente rendimiento eléctrico, buena sobrecarga, alto voltaje, gran capacidad de transmisión, peso ligero, sin límite de caída,y características de colocación vertical, y ha progresado considerablemente en los cables XLPE.El cable XLPE no sólo puede utilizarse ampliamente en el rango de baja y media tensión de 35 KV y menosAdemás, en algunos países industrializados desarrollados, se han abierto cables XLPE de ultraalta tensión de 500 KV.
Características físicas y eléctricas
| Número de núcleos x | El aislamiento | Cubierta | Ø Exterior | peso | Nombres de corriente en el aire 30°C | Clasificaciones de corriente enterradas a 20 °C | |
| el segundo cruzado. | espesor | espesor | Aproximadamente | Aproximadamente | |||
| El valor nominal | |||||||
| Fase | No es | Valor | |||||
| En mm2 | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En kg / km | A. No | A. No |
| 3 por 4 más 1 por 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35 + 1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Selección de la tensión nominal del cable:
La tensión nominal del cable debe ser adecuada para la tensión del sistema y las condiciones de uso del cable utilizado, expresadas en U0 / U (Um), que son todos valores efectivos y la unidad es KV.
U0-el voltaje nominal entre el conductor de diseño del cable y la capa de blindaje o envolvente metálico.
U ---La tensión de frecuencia industrial nominal entre conductores utilizada en el diseño de cables.
Um-la tensión máxima del equipo (la tensión máxima utilizada o el valor máximo del sistema del equipo).
La diferencia entre el cable XLPE y el cable PVC
La principal diferencia:
1La temperatura máxima de funcionamiento del conductor: el cable XLPE tiene una corriente nominal más alta y una vida útil más larga que el cable de PVC.mientras que XLPE es de 90 grados Celsius.
2. La temperatura de cortocircuito más alta (durada inferior a 5 segundos): en condiciones de cortocircuito, el cable aislado de PVC es de 160 grados Celsius,y el polietileno cruzado es de 250 grados Celsius.
3En comparación con el PVC, su resistencia a la humedad es 100 veces mayor.
4. Vida útil: En general, los cables aislados con XLPE son más largos que los cables aislados con PVC.
5Precio: En general, el precio de los cables aislados XLPE es más alto que el de los cables aislados PVC.
6• Performance impermeable en el entorno de aplicación: Los cables aislados de PVC son mejores que los cables aislados de XLPE.
7Protección del medio ambiente: Dado que el XLPE no contiene cloro y libera gases tóxicos después de la combustión, los cables aislados con XLPE son más respetuosos con el medio ambiente que los cables aislados con PVC.
La principal diferencia entre los dos es que el XLPE se puede utilizar para aplicaciones de alta tensión y baja tensión.El aislamiento de PVC no puede soportar tanta presión., lo que significa que sólo es adecuado para aplicaciones de baja tensión.
|
|
