Tensión XLPE del cable de transmisión baja

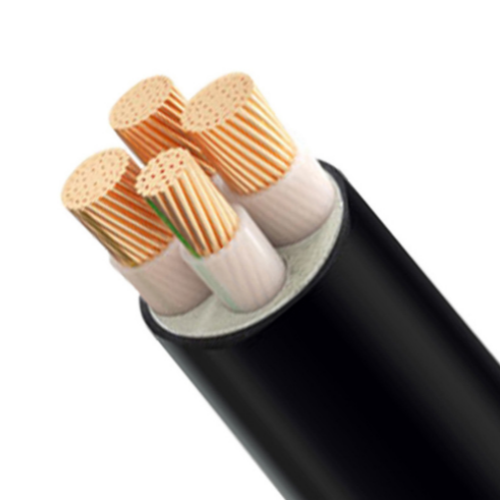

Cable de XLPE
El cable de XLPE refiere a un cable acorazado aislado polietileno reticulado de la base de aluminio. En el cable de XLPE, el alambre trenzado de aluminio primero se protege bajo la forma de protuberancia semi-conductora. El alambre trenzado de aluminio puede proporcionar una superficie lisa del conductor y evitar que una cavidad forme en la superficie del conductor cuando el cable está doblado. El conductor del escudo se aísla con el compuesto sacado de XLPE. La capa de aislamiento se protege más a fondo con una capa material del semiconductor del no metal, y un metal no magnético que protege capa bajo la forma de cinta de cobre o de aluminio se aplica al respecto. Si es un cable multifilar, ponga el alambre de la base así como un llenador conveniente en el hueco y envuélvalo con la cinta de PVC o el PVC sacado. Para la protección mecánica, el alambre/la cinta/la armadura de la cinta para los cables del solo-corazón y la armadura de aluminio no magnéticos del alambre de acero para los cables multifilares se proporcionan en la envoltura interna. Saca una capa de PVC/PE como la chaqueta externa, con el color trasero para evitar generalmente que la humedad entre.
Características físicas y eléctricas
| No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
| Nominal | |||||||
| Fase | Neutral | valor | |||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
El aislamiento del cable de transmisión de XLPE se hace de XLPE (polietileno reticulado) clasificado en 90 o C.
Conductor: la ronda plana, condensó el alambre de aluminio trenzado o el cobre de gran pureza de acuerdo con el nivel 2. del IEC 60228.
Envoltura externa: PVC o humo y halógeno LSOH-bajos libremente
Voltaje clasificado: tensión media y baja
Estándar ejecutivo: fabricado según el estándar GB/T12706-2002 (lo mismo que IEC60502).
Armadura: alambre de acero galvanizado o cinta de acero.
¿Cuál es la diferencia entre los cables aislados de XLPE y del PVC?
XLPE es polietileno reticulado. El proceso de la interconexión o de la vulcanización implica la creación de vínculos químicos en los intervalos entre las cadenas moleculares largas para producir un efecto de la “escalera” que prevenga resbalamiento entre las moléculas. Como resultado de la reticulación, el material llega a ser a prueba de calor y no ablanda en las temperaturas altas. Puede resistir la tensión que se agrieta y que envejece. Como los cambios de la estructura, XLPE ha obtenido propiedades eléctricas excelentes. Comparado con los cables del PVC, los cables de XLPE tienen vida de servicio actual y más larga clasificada más alta. Bajo condiciones del cortocircuito, el cable puede soportar temperaturas hasta 250ºC comparó al 160ºC de los cables del PVC.
En situaciones de emergencia, también tiene una capacidad de sobrecarga más alta. El cable de XLPE es una opción ideal para la transmisión y la distribución de poder, porque tiene alta resistencia a la corrosión en el ambiente atmosférico contaminado, y tiene mejor resistencia a las sustancias químicas y al álcali corrosivo. No sólo eso, puede también soportar la vibración y el choque termal. Comparado con el PVC, su resistencia de humedad es 100 veces más arriba.
