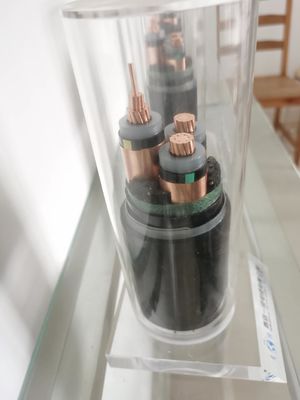

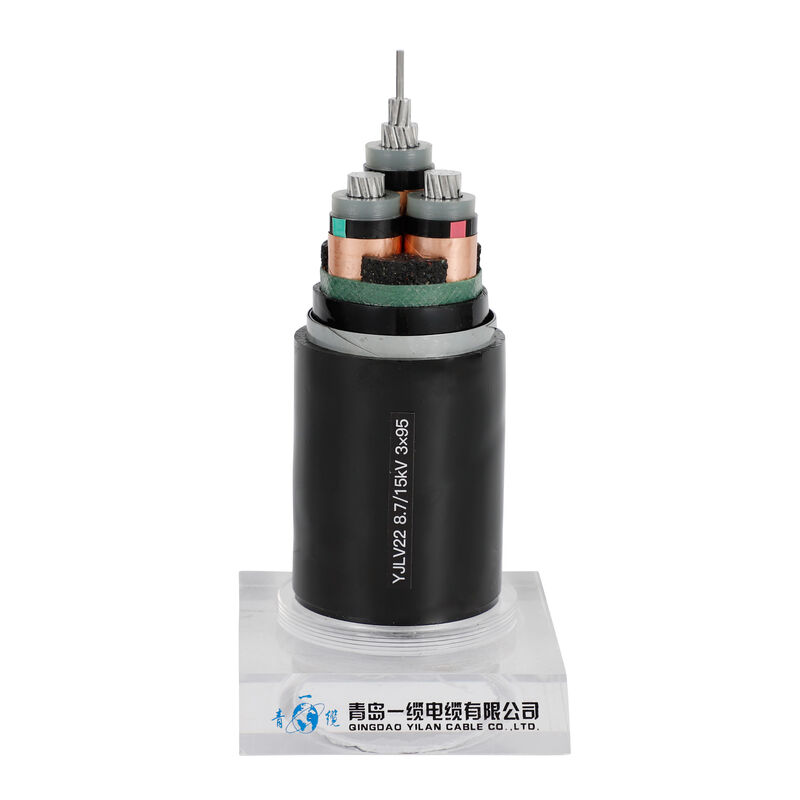

3-core XLPE aisló el cable de transmisión
Cable aislado de XLPE
XLPE representa polietileno reticulado o polietileno vulcanizado. En fin, el cable de transmisión de XLPE es un cable que es aislado correctamente por el compuesto de XLPE. Los cables de transmisión de XLPE a veces se llaman los cables de PEX o los cables de XLPE.
Puesto que XLPE es polietileno reticulado, comparado con los cables del PVC, los cables de transmisión de XLPE tenga vida de servicio actual y más larga clasificada más alta. Bajo condiciones del cortocircuito, los cables de transmisión de XLPE pueden soportar temperaturas hasta 250ºC, mientras que los cables del PVC pueden soportar temperaturas de 160ºC. Los cables de transmisión de XLPE también tienen una capacidad de sobrecarga más alta en situaciones de emergencia.
Características físicas y eléctricas
| No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
| Nominal | |||||||
| Fase | Neutral | valor | |||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
El aislamiento del cable de transmisión de XLPE se hace de XLPE (polietileno reticulado) clasificado en 90 o C.
Conductor: la ronda plana, condensó el alambre de aluminio trenzado o el cobre de gran pureza de acuerdo con el nivel 2. del IEC 60228.
Envoltura externa: PVC o humo y halógeno LSOH-bajos libremente
Voltaje clasificado: tensión media y baja
Estándar ejecutivo: fabricado según el estándar GB/T12706-2002 (lo mismo que IEC60502).
Armadura: alambre de acero galvanizado o cinta de acero.
Características espaciales del aislador de XLPE
Las cadenas moleculares largas del polietileno se reticulan con uno a con un proceso similar a la vulcanización de goma, de tal modo formando una estructura de red tridimensional con los enlaces fuertes. El polietileno puro es un material termoplástico, es decir, ablanda y llega a ser plástico cuando está calentado, y endurece cuando está refrescado. El polietileno puro será convertido a XLPE thermoset, es decir, solidificará permanentemente después de calentar. Con el proceso de la interconexión, la capa del aislamiento del polietileno del cable tiene estabilidad termal, y el punto de fusión también se mejora grandemente. Por lo tanto, XLPE aisló los cables hace que una resistencia térmica más alta y por lo tanto mejore resistencia a la deformación termal. Debido a su funcionamiento termal excelente, la capacidad de carga actual de los cables de XLPE es más alta que la de cables tradicionales.
