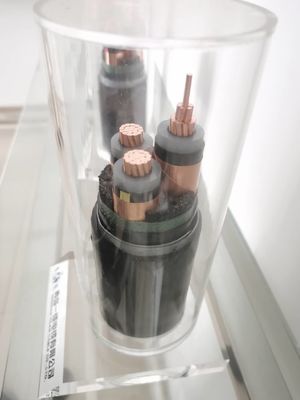

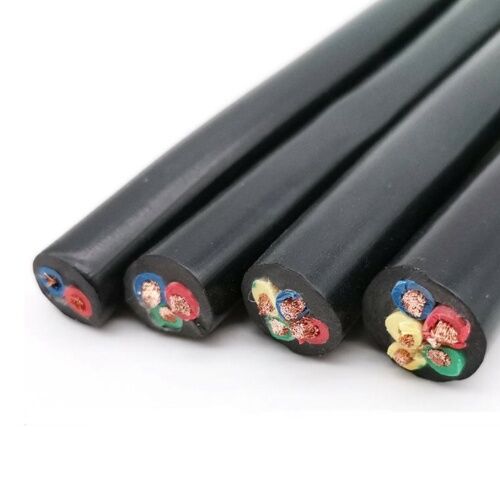

220kV XLPE aisló el cable resistente de agua
Datos técnicos
Temperatura máxima del conductor: bajo normal (90℃), la emergencia (130℃) o condiciones del cortocircuito que no exceden de 5 s (250℃).
Temperatura ambiente mínima: Si la temperatura ambiente es más baja que 0℃, el cable debe ser precalentado
Radio de doblez mínimo: 20 (d + D) ± el 5%
1. Conductor:
1,1 conductor circular compacto, integrado por varias capas de bobinas espirales concéntricas.
1,2 conductores divididos en segmentos. Los conductores consisten en los conductores divididos en segmentos múltiples montaron juntos para formar una base cilíndrica.
2. El semiconductor que protege capa en el conductor:
Para prevenir la concentración del campo eléctrico, hay un interfaz ultra-liso del semiconductor XLPE entre el conductor y la capa de aislamiento.
3. Aislamiento de XLPE:
Al trabajar bajo alto voltaje, la capa de aislamiento aísla la capa que protege de la capa que protege que actúa en el potencial de tierra. El material de aislamiento debe poder soportar el campo eléctrico bajo condiciones de funcionamiento clasificadas y transitorias.
4. Semiconductor que protege capa en la capa de aislamiento:
Esta capa tiene la misma función que el escudo del conductor: él gradualmente transiciones de un medio aislador con un campo eléctrico no nulo a un medio conductor con un campo eléctrico cero (aquí, el escudo de cable del metal).
5. Pantalla del metal:
Pantalla de aluminio acanalada soldada con autógena longitudinal
Base: Solo
6. Envoltura:
PVC (IEC60502 ST 2) PE (IEC60502 ST 7)
7. Reconocimiento de la base:
natural
8. Marca del cable:
Grabación en relieve o impresión
9. Estándar:
IEC 62067 GB/T 11017 DEL IEC 60840 DEL GB/T 18890
10. Uso:
Se utiliza para la línea de transmisión entre las dos unidades de la red de distribución, la unidad del generador y la unidad de la distribución, o la estación o la subestación de transmisión.
11. Colocación:
Transporte aéreo o entierro directo
Características físicas y eléctricas
| No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
| Nominal | |||||||
| Fase | Neutral | valor | |||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
El aislamiento del cable de transmisión de XLPE se hace de XLPE (polietileno reticulado) clasificado en 90 o C.
Conductor: la ronda plana, condensó el alambre de aluminio trenzado o el cobre de gran pureza de acuerdo con el nivel 2. del IEC 60228.
Envoltura externa: PVC o humo y halógeno LSOH-bajos libremente
Voltaje clasificado: tensión media y baja
Estándar ejecutivo: fabricado según el estándar GB/T12706-2002 (lo mismo que IEC60502).
Armadura: alambre de acero galvanizado o cinta de acero.
Construcción
Conductor: Cobre recocido o cobre estañado
Clase sólida redonda 1 (RE) del IEC 60228 del alambre de cobre -
Clase trenzada ronda 2 (RM) del IEC 60228 de cobre del alambre
- clase torcida Sector-formada 2 (SM) del IEC 60228 del alambre de cobre -
Nivel flexible redondo 5 del IEC 60228 del alambre de cobre
Conductor que protege capa: cinta semi-conductora o protuberancia semi-conductora
Capa del aislamiento: XLPE
Aislamiento que protege capa: cinta semi-conductora o cinta semi-conductora del protuberancia or/and de cobre
Cubierta interna: llenador y cinta envueltos o sacados
Armadura del metal: cinta de acero galvanizada (STA) o alambre de acero galvanizado (SWA)
Envoltura: PVC o PE
