XLPE aisló los cables de Electric Power
Uso del cable aislado de XLPE
XLPE aisló los cables de transmisión es conveniente para la transmisión y los sistemas de distribución de poder con un voltaje clasificado hasta 15kV. Para la instalación fija en el aire abierto, se entierra directamente en el canal de cable. Los cables acorazados de la cinta de acero (STA) pueden soportar fuerzas mecánicas pero no pueden soportar fuerzas extensibles grandes. Los cables acorazados de acero (SWA) pueden soportar fuerzas mecánicas y fuerzas extensibles.
Voltaje clasificado: 0,6/1kV, 1,8/3kV, 3,6/6kV, 6/6kV, 6/10kV, 8,7/10kV, 8,7/15kV
Características físicas y eléctricas
| No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
| Nominal | |||||||
| Fase | Neutral | valor | |||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Pérdida de transmisión excelente de las propiedades-menos eléctricas y físicas y ahorro de la energía eléctricos.
La capacidad de llevar temperatura de funcionamiento actual-más alta grande.
Más de alta resistencia y estabilidad-resistencia a la deformación termal, a agrietarse de tensión y al envejecimiento termal.
Fácil a instalar-ninguna línea restricciones de la disposición, ningunas restricciones del terreno o de la altura.
Mantenimiento-libre-para arriba a 60 años de vida de servicio.
Nuestra ventaja
Solamente materiales de aislamiento de alta calidad del uso XLPE.
La producción en masa provee de usted precios competitivos.
Proporcionan las muestras libres y el OEM.

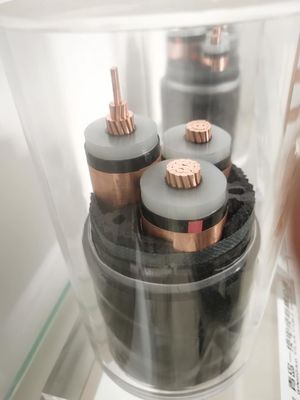

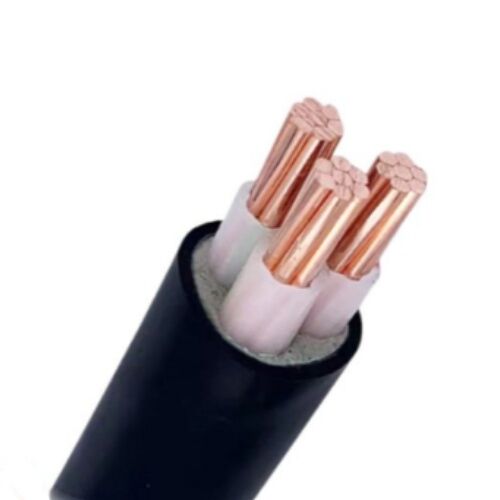

Construcción
Conductor: Cobre recocido o cobre estañado
Clase sólida redonda 1 (RE) del IEC 60228 del alambre de cobre -
Clase trenzada ronda 2 (RM) del IEC 60228 de cobre del alambre
- clase torcida Sector-formada 2 (SM) del IEC 60228 del alambre de cobre -
Nivel flexible redondo 5 del IEC 60228 del alambre de cobre
Conductor que protege capa: cinta semi-conductora o protuberancia semi-conductora
Capa del aislamiento: XLPE
Aislamiento que protege capa: cinta semi-conductora o cinta semi-conductora del protuberancia or/and de cobre
Cubierta interna: llenador y cinta envueltos o sacados
Armadura del metal: cinta de acero galvanizada (STA) o alambre de acero galvanizado (SWA)
Envoltura: PVC o PE
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
