Resistencia a la corrosión química en exteriores de cables blindados flexibles
Introducción del cable de alimentación blindado aislado XLPE
Los cables de alimentación XLPE se utilizan para la transmisión y distribución de energía en sistemas de transmisión y distribución de energía de 35 kV o menos.Se utiliza ampliamente en el reemplazo completo de cables de energía aislados de papel impregnados de aceite y en el reemplazo parcial de cables de energía aislados de PVC, incluidos los sectores de la energía, la construcción, la minería, la metalurgia, la petroquímica y las comunicaciones.
| Número de núcleos x | El aislamiento | Cubierta | Ø Exterior | peso | Nombres de corriente en el aire 30°C | Clasificaciones de corriente enterradas a 20 °C | |
| el segundo cruzado. | espesor | espesor | Aproximadamente | Aproximadamente | |||
| El valor nominal | |||||||
| Fase | No es | Valor | |||||
| En mm2 | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En kg / km | A. No | A. No |
| 3 por 4 más 1 por 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35 + 1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Estándar del cable de alimentación blindado aislado XLPE
Los productos se pueden fabricar de acuerdo con las especificaciones de nuestra fábrica, equivalentes a la norma IEC60502.La fábrica también puede diseñar y fabricar cables de alimentación especiales de acuerdo con otras normas requeridas por los clientes..

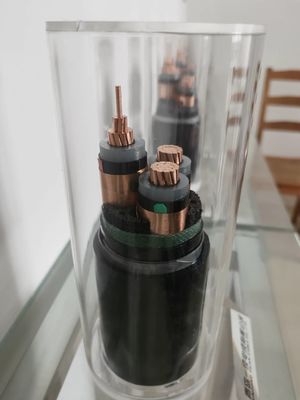

Estructura del cable de alimentación blindado aislado XLPE
Conductor: el cobre y el aluminio orales pueden formar un conductor de múltiples hebras.
El conductor está aislado con una capa de mezcla de PE/PVE/XLPE/cauchó extrudido.
Relleno: el cable ensamblado se llena con una capa de material compuesto de PVC para llenar el hueco entre los cables centrales y hacer que el cable sea redondo.
Blindaje: Consiste en un alambre de acero galvanizado de una sola capa de tamaño adecuado.
Envase: Proteger la capa exterior del material compuesto de PVC blindado.
Tensión nominal del cable de alimentación blindado aislado XLPE
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
Temperatura de trabajo del cable de alimentación blindado aislado XLPE
Funcionamiento normal continuo 90 veces, 130 veces en condiciones de sobrecarga de emergencia, 250 veces en condiciones de cortocircuito
Área nominal de la sección transversal del cable de alimentación blindado aislado xlpe
1.5 milímetros cuadrados, 2,5 milímetros cuadrados, 4 milímetros cuadrados, 6 milímetros cuadrados, 10 milímetros cuadrados, 16 milímetros cuadrados, 25 milímetros cuadrados, 35 milímetros cuadrados,50 mm cuadrados, 70 mm cuadrados,
95 milímetros cuadrados, 120 milímetros cuadrados, 150 milímetros cuadrados, 185 milímetros cuadrados, 240 milímetros cuadrados, 300 milímetros cuadrados 400 milímetros cuadrados, 500 milímetros cuadrados,630 mm cuadrados, 800 mm cuadrados
Gamma de producción de cables de alimentación
Cables de un solo núcleo: de 1,5 mm2 a 800 mm2,
Cables de varios núcleos: de 1,5 a 400 mm cuadrados
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
