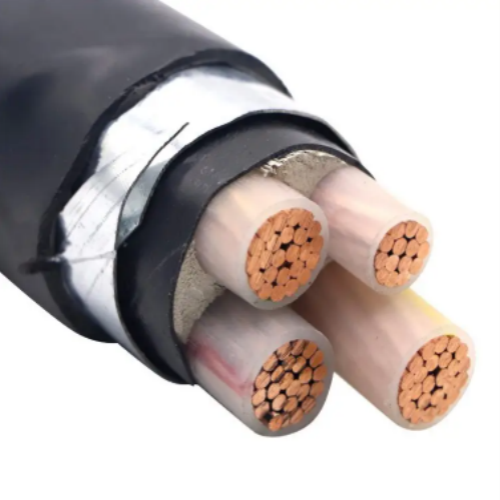

4-Core galvanizó el cable de cobre acorazado de acero 1×25mm2
XLPE aisló el cable
El aislamiento de XLPE de los cables de transmisión medios del voltaje debajo de 30 kilovoltios con el aislamiento de XLPE tiene propiedades eléctricas, mecánicas y termales muy buenas en redes medias del voltaje. Este material de aislamiento tiene resistencia química excelente y también tiene resistencia fría. Debido a las diversas ventajas, el tipo del aislamiento de XLPE ha substituido grandemente el aislamiento de papel tradicional tradicional mecanografía en muchos campos. XLPE aisló los cables medios del voltaje se diseña ser longitudinalmente impermeable. Comparado con los cables aislados del PVC y del papel, XLPE aisló los cables de transmisión medios del voltaje tiene la ventaja del coeficiente dieléctrico bajo. El buen funcionamiento de XLPE aisló los cables sigue siendo constante sobre una gama de temperaturas larga. Estos cables se pueden poner en la tierra, en el aire o en tubos.
Características físicas y eléctricas
No.cores x |
Aislamiento |
Envoltura |
Ø externo |
peso |
Grados actuales en el aire 30℃ |
Los grados actuales enterraron 20℃ |
cruz-sec. |
grueso |
grueso |
aproximadamente. |
aproximadamente. |
|
Nominal |
Fase |
Neutral |
valor |
milímetro de ² |
milímetro |
milímetro |
milímetro |
milímetro |
kilogramo/kilómetro |
|
|
3×4+1×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
3×6+1×4 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
3×10+1×6 |
0,7 |
0,7 |
1,8 |
16,1 |
527 |
64 |
81 |
3×16+1×10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
3×25+1×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
3×35+1×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164
|
Construcciones:
Cable aislado mineral incombustible ignífugo del cable BTTZ/BTTQ/BTLY del MI del nombre de producto
El estándar estándar del VDE 0295 y del IEC 228 del estruendo del producto torció los alambres de cobre, GB5023.6-2012 y estándar de compañía
Base 1 2 3 4 5 3+1 3+2 4+1 corazones
Vida laboral <25years>
Tipo de cobre del conductor, clase 5
Material de los filamentos finos del conductor del cobre sin oxígeno
Material del compuesto mineral del aislamiento (MgO)
Color del rojo del aislamiento de la base/blanco/azul/negro/verde/amarillos (opcional)
Material de la poliolefina libre del halógeno bajo del smorke de la envoltura (LSZH/LSOH PO)
Voltaje 600~1000 VOLTIOS
Ventaja abajo a las profundidades 500 mtrs
Sección 0.25mm2~95.00mm2/AWG1~AWG14
Radio de doblez permitido installtion mínimo del cable del radio de doblez si ningunas menos de 6 veces del wideth del cable
Prueba del paso GB/T18380.1-2001 de la resistencia de la llama y GB5023.6-2012
Envoltura aislada de aluminio (AL)
Instalación de cable
Para evitar daño, XLPE aisló los cables de transmisión medios del voltaje debe ser colocado y ser instalado cuidadosamente. Debe ser asegurado que los cables no están tirados sobre los filos duros o. El extremo del cable debe ser sellado e impermeable. Después de cortar la longitud, ambos extremos se deben sellar inmediatamente.
La profundidad recomendada de la instalación es 60 a 80 cm. los cables del Solo-corazón se arreglan generalmente en una forma trilobulada o triangular.
Para la instalación en conductos, el efecto del aislamiento de calor del espacio aéreo entre el cable y la pared interna del conducto debe ser considerado especialmente. El diámetro interno del conducto debe ser por lo menos 1,5 veces el diámetro del cable.
