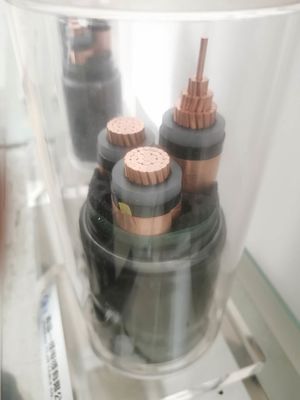

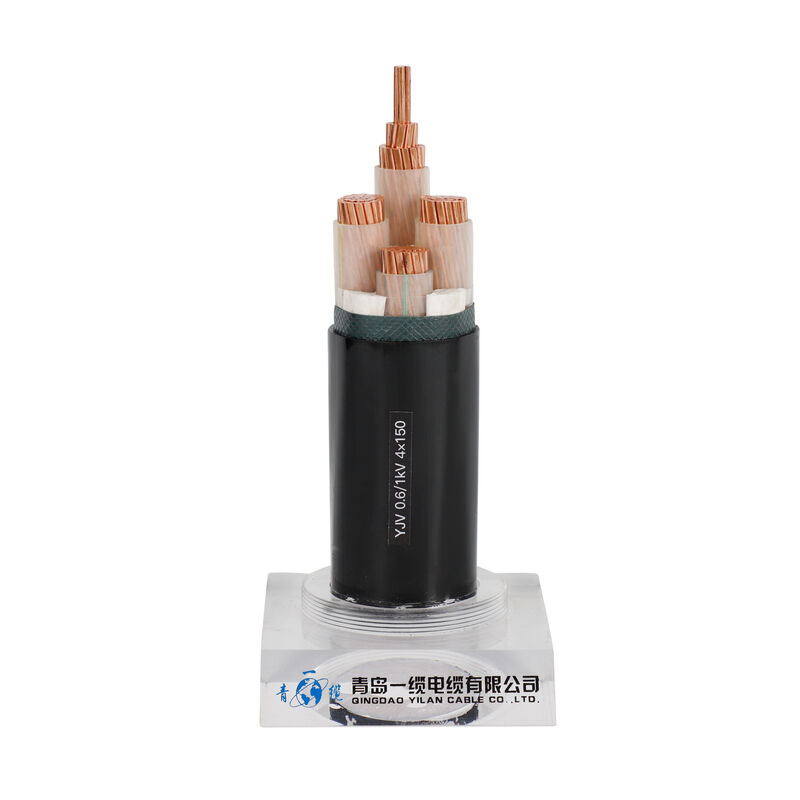

XLPE protegió el cable acorazado al aire libre
Usos:
Servicio público Ferrocarriles, camino y túneles ferroviarios, iluminación pública, aparcamientos, edificios de servicio público. |
Propiedad y seguridad personal Centros comerciales, aeropuertos, sistemas ferroviarios subterráneos, escuelas, hospitales, hoteles, teatros, iglesias. |
Situación da alta temperatura Fundiciones, centrales eléctricas, salas de calderas, hierro y industrias de acero, infante de marina y construcciones navales. |
Área potencialmente explosiva Producción de las refinerías, de las fábricas de productos químicos, del aceite y del gas, estaciones de servicio, plantas de tratamiento, garajes. |
Situación de la higiene Comida y bebida que procesan, trabajos farmacéuticos, hospitales, cocinas, instalaciones frigoríficas. |
Instalación general Distribución de poder y circuitos sub, alarma de incendio y emergencia, elevaciones y escaleras móviles encendiéndose, iluminación y poder. |
Descripción:
Resistente al fuego Ni quemará o apoyará la combustión. Cumpla con los requisitos de IEC 60331 y de BS 6387. |
Alta temperatura de la operación °C continuo hasta 250 de la temperatura de funcionamiento, y por períodos cortos hasta el acercamiento del punto de fusión de 1083 °C. de cobre. |
Barrera ininflamable inherente Con una envoltura inflamable el alto aislamiento condensado resistirá la transmisión de vapores, de gases o de llamas. |
Alta fuerza mecánica Realmente robusto y puede soportar una considerable cantidad de tensiones por ejemplo, de torcer, de doblez y de aplanar. |
Flexible Recocido completamente y extremadamente dúctil y manipulado fácilmente para seguir las rutas existentes del cableado y las formas irregulares. |
No-envejecimiento, continuidad integral de la tierra, pequeño diámetro total Prenda impermeable, resistente a la corrosión, resistente a las radiaciones El proteger eléctrico excelente, instalación fácil, vida de servicio larga |
Características físicas y eléctricas
No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. | |||
Nominal | |||||||
Fase | Neutral | valor | |||||
milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Construcciones:
Base 1 2 3 4 5 3+1 3+2 4+1 corazones
Vida laboral <25years>
Tipo de cobre del conductor, clase 5
Material de los filamentos finos del conductor del cobre sin oxígeno
Material del compuesto mineral del aislamiento (MgO)
Color del rojo del aislamiento de la base/blanco/azul/negro/verde/amarillos (opcional)
Material de la poliolefina libre del halógeno bajo del smorke de la envoltura (LSZH/LSOH PO)
Voltaje 600~1000 VOLTIOS
Ventaja abajo a las profundidades 500 mtrs
Sección 0.25mm2~95.00mm2/AWG1~AWG14
Radio de doblez permitido installtion mínimo del cable del radio de doblez si ningunas menos de 6 veces del wideth del cable
Prueba del paso GB/T18380.1-2001 de la resistencia de la llama y GB5023.6-2012
Envoltura aislada de aluminio (AL)
