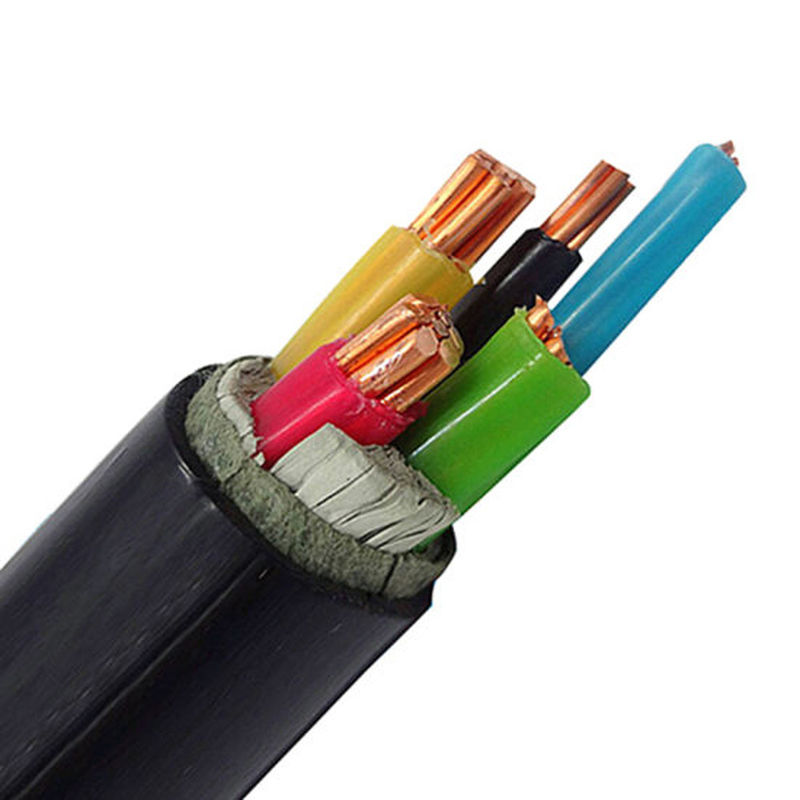

la base XLPE del cobre de 0.6/1kV 35m m aisló el cable de transmisión
Descripción y uso de producto
Un cable de transmisión es un componente de uno o más conductores eléctricos, fijado generalmente así como la envoltura entera. Este componente se utiliza para transmitir poder. Los cables de transmisión se pueden instalar en edificios como cableado permanente, enterrado en la tierra, el caminar de arriba o desnudo.
Utilizado para la transmisión y la distribución en 0.6/1kV a la transmisión 8.7/15kV y a los sistemas de distribución. Se utiliza generalmente en energía eléctrica, construcción, explotación minera, metalurgia, industria petroquímica y las comunicaciones y otros campos.
Características físicas y eléctricas
|
No.cores x
|
Aislamiento
|
Envoltura
|
Ø externo
|
peso
|
Grados actuales en el aire 30℃
|
Los grados actuales enterraron 20℃
|
|
cruz-sec.
|
grueso
|
grueso
|
aproximadamente.
|
aproximadamente.
|
|
|
Nominal
|
|
Fase
|
Neutral
|
valor
|
|
milímetro de ²
|
milímetro
|
milímetro
|
milímetro
|
milímetro
|
kilogramo/kilómetro
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Uso:
Este producto es conveniente para la transmisión de poder y la distribución con la CA valoró el voltaje 0.6/1kv y la frecuencia de trabajo 50Hz.
Los cables de transmisión de baja tensión se utilizan para la transmisión y la distribución de poder en la transmisión y sistemas de distribución de poder 1kV. Es ampliamente utilizado en energía eléctrica, la explotación minera, la construcción, la metalurgia, el producto petroquímico y campos de la comunicación, y substituye totalmente los cables de transmisión papel-aislados inmersos en aceite.
XLPE aisló los cables de transmisión que XLPE aisló los cables de transmisión tiene más ventajas que los cables aislados de papel y los cables aislados del PVC. El cable reticulado del polietileno tiene alta fuerza eléctrica, fuerza mecánica, alta resistencia de envejecimiento, resistencia a la corrosión química, tensión ambiental, estructura simple, uso conveniente, y se puede utilizar en las temperaturas altas durante mucho tiempo. Puede ser colocado sin un límite del descenso.
Ventajas del cable de XLPE: El cable de XLPE tiene una temperatura de trabajo a largo plazo más alta y una corriente clasificada más grande, y bajo mismo ambiente, el tamaño (corte transversal normal) del cable de XLPE puede ser 1 o 2 más pequeños que el del cable del PVC. Éstos no sólo mejoran la calidad y el funcionamiento del producto, pero también reducir el coste de producción del cable. Cable acorazado
El cable acorazado de la cinta de acero puede aumentar las propiedades mecánicas del cable, y el cable puede soportar la presión mecánica externa.
Armadura de acero de la correa/armadura de acero de la hoja, armadura del alambre de acero/alambre de acero armor/SWA. Modelo acorazado del cable de la cinta de acero: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Características de funcionamiento
1) Temperatura de trabajo
La temperatura de trabajo continua máxima permitida del conductor no excederá 90℃
2) Temperatura del cortocircuito del conductor
No debe exceder el ℃ 250. (La duración más larga es 5 segundos)
3) Radio de doblez:
Radio de doblez de cable del solo-corazón: radio de doblez 20D de cable multifilar: 15D
D = diámetro total real del cable (milímetros)
4) Temperatura de la instalación:
La temperatura mínima de la instalación es 0°C.
Poniendo las condiciones y los parámetros básicos usados para calcular la corriente clasificada:
Colocación de método:
Temperatura ambiente en el aire: 40℃ enterró directamente: Resistencia termal 1.0℃ del suelo 25℃·m/W
Sola disposición del cable de la base: paralelo (de lado a lado: 1D D = diámetro)
