95mm2 Xlpe aisló el fabricante acorazado del cable de transmisión
La introducción de XLPE aisló el cable:

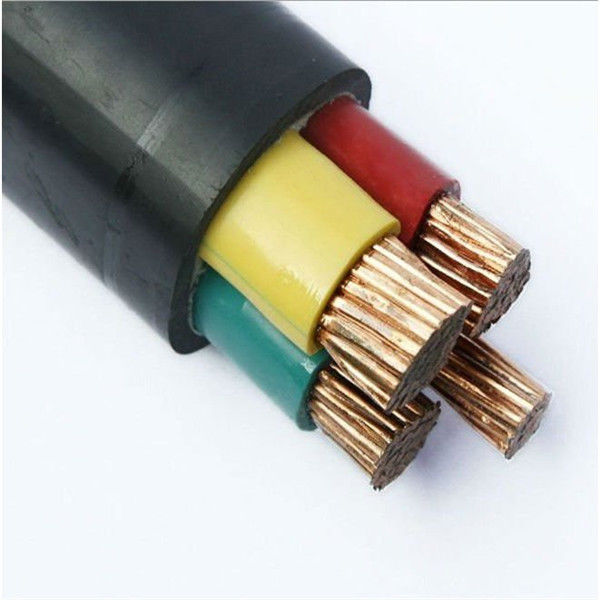

Cable de transmisión: Cable de transmisión de cobre de la base con el aislamiento de XLPE o del PVC, envoltura externa del PVC o del PE, cable acorazado o no-acorazado de la cinta de acero de STA de transmisión/cable
Tipo: Yjv22 Yjv23 Yjlv22 Yjlv23
Número de corazones: sola base, 2 corazones, 3 corazones, 4 corazones, 5 corazones
Gama de la producción: 1.5mm2, 2.5mm2, 4mm2, 6m m, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
Voltaje relacionado: 300/300v, 300/500v, 450/750v, 0.6/1kV
Características físicas y eléctricas
|
No.cores x
|
Aislamiento
|
Envoltura
|
Ø externo
|
peso
|
Grados actuales en el aire 30℃
|
Los grados actuales enterraron 20℃
|
|
cruz-sec.
|
grueso
|
grueso
|
aproximadamente.
|
aproximadamente.
|
|
|
Nominal
|
|
Fase
|
Neutral
|
valor
|
|
milímetro de ²
|
milímetro
|
milímetro
|
milímetro
|
milímetro
|
kilogramo/kilómetro
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Uso:
Este producto es conveniente para la transmisión de poder y la distribución con la CA valoró el voltaje 0.6/1kv y la frecuencia de trabajo 50Hz.
Los cables de transmisión de baja tensión se utilizan para la transmisión y la distribución de poder en la transmisión y sistemas de distribución de poder 1kV. Es ampliamente utilizado en energía eléctrica, la explotación minera, la construcción, la metalurgia, el producto petroquímico y campos de la comunicación, y substituye totalmente los cables de transmisión papel-aislados inmersos en aceite.
XLPE aisló los cables de transmisión que XLPE aisló los cables de transmisión tiene más ventajas que los cables aislados de papel y los cables aislados del PVC. El cable reticulado del polietileno tiene alta fuerza eléctrica, fuerza mecánica, alta resistencia de envejecimiento, resistencia a la corrosión química, tensión ambiental, estructura simple, uso conveniente, y se puede utilizar en las temperaturas altas durante mucho tiempo. Puede ser colocado sin un límite del descenso.
Ventajas del cable de XLPE: El cable de XLPE tiene una temperatura de trabajo a largo plazo más alta y una corriente clasificada más grande, y bajo mismo ambiente, el tamaño (corte transversal normal) del cable de XLPE puede ser 1 o 2 más pequeños que el del cable del PVC. Éstos no sólo mejoran la calidad y el funcionamiento del producto, pero también reducir el coste de producción del cable. Cable acorazado
El cable acorazado de la cinta de acero puede aumentar las propiedades mecánicas del cable, y el cable puede soportar la presión mecánica externa.
Armadura de acero de la correa/armadura de acero de la hoja, armadura del alambre de acero/alambre de acero armor/SWA. Modelo acorazado del cable de la cinta de acero: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Función del uso:
1. La temperatura de trabajo permisible a largo plazo del conductor de cable no excede 70℃
2. Cuando ocurre un cortocircuito (la duración más larga no excede 5 segundos), la temperatura máxima del conductor de cable no excede 160°C.
3. Cuando se pone el cable, la temperatura ambiente no debe ser más baja que 0℃. Cuando la temperatura es más baja que 0℃, precaliéntelo primero.
4. El radio de doblez mínimo del cable no-acorazado multifilar no debe ser ninguna menos de 12 veces el diámetro externo del cable, y el radio de curva mínimo del cable acorazado multifilar debe ser no más pequeño de 15 veces el diámetro externo del cable. El radio de doblez mínimo de un cable acorazado del solo-corazón no debe ser menos de 15 veces el diámetro externo del cable, y el radio de doblez mínimo de un cable unarmored del solo-corazón no debe ser menos de 20 veces el diámetro externo del cable.
5. Los parámetros estructurales de XLPE aislaron el cable de transmisión con el voltaje clasificado 0.6/1KV
