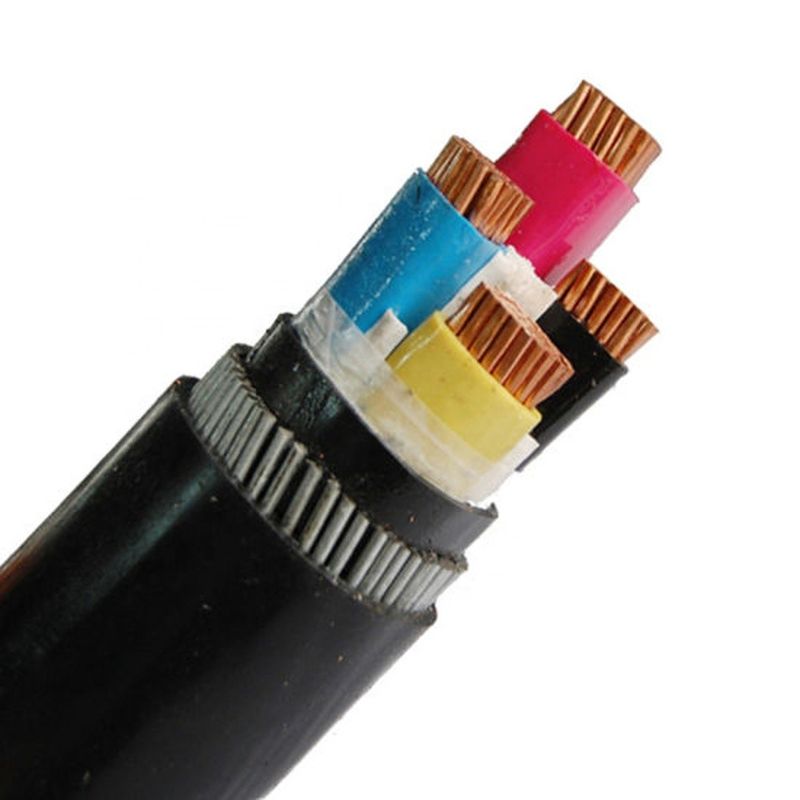

300mm2 XLPE aisló y el PVC forró el cable de transmisión
Introducción de cable de XLPE:
1. Uso del cable de tensión
Los cables de tensión son convenientes para la colocación fija de las líneas de la transmisión y de la distribución de poder con la CA 50HZ y del voltaje clasificado 66KV y abajo para la transmisión de poder.
2. Función del uso
La temperatura clasificada máxima del conductor de cable es el ℃ 90
Durante el período del cortocircuito (la duración más larga no excede 5s), la temperatura máxima del conductor de cable no excederá el ℃ 250
La temperatura ambiente al poner los cables no será más baja de 0 ℃
Características físicas y eléctricas
No.cores x | Aislamiento | Envoltura | Ø externo | peso | Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ |
cruz-sec. | grueso | grueso | aproximadamente. | aproximadamente. |
| Nominal |
Fase | Neutral | valor |
milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | | |
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
Las características y las aplicaciones de XLPE aislaron los cables de transmisión:
El polietileno reticulado aisló el cable de transmisión tiene las características de la alta fuerza mecánica, de la resistencia fuerte de la tensión ambiental, del funcionamiento eléctrico excelente, y de la resistencia actual fuerte.
Ataque químico. Además, el producto ligero y simple es fácil de utilizar. Este producto es conveniente para la transmisión y los sistemas de distribución con un voltaje clasificado de 0.6/1kv.
Tiene las características principales de cables resistentes al fuego. Los cables no son fáciles de coger el fuego o de continuar quemando solamente dentro de cierta gama. Es conveniente para las centrales eléctricas, los subterráneos, los túneles, los edificios altos, y en grande
Cables distribuidos densos en empresas industriales y mineras, campos petrolíferos, minas de carbón y otros lugares.
Funcionamiento técnico del cable eléctrico
1. El grado de la temperatura máxima del conductor de cable aislado del PVC es 70°C. Cuando ocurre un cortocircuito (la duración más larga no excede 5S), la temperatura del conductor no excede 160°C.
2. La temperatura clasificada máxima del conductor del cable aislado de XLPE es 90℃, el cortocircuito ocurre (la duración más larga no excede 5S), y la temperatura del conductor no excede 250℃.
3. Cuando la instalación del PVC aisló o forró los cables, la temperatura ambiente no debe ser más baja que 0℃.
4. Estabilidad química perfecta, resistencia a los ácidos, álcalis, aceites y solventes orgánicos, y retardadores de la llama.
Ventajas de los cables de transmisión.
1. Ocupa una pequeña área. Se entierra en el suelo o se coloca generalmente dentro. En zanjas y túneles.
La distancia del aislamiento entre las líneas es muy pequeña, no se utiliza ninguna torre, se ocupa menos tierra, y no se ocupa ningún espacio de tierra básicamente.
2. Alta confiabilidad. Afectado por condiciones meteorológicas y el ambiente circundante, el funcionamiento de transmisión es estable y la confiabilidad es alta.
3. Proporciona condiciones más favorables para el desarrollo del voltaje ultraalto y de la capacidad grande tal como baja temperatura y cables superconductores.
4. Capacitancia distribuida grande.
5. Menos carga de trabajo del mantenimiento.
6. La posibilidad de la descarga eléctrica es pequeña.
