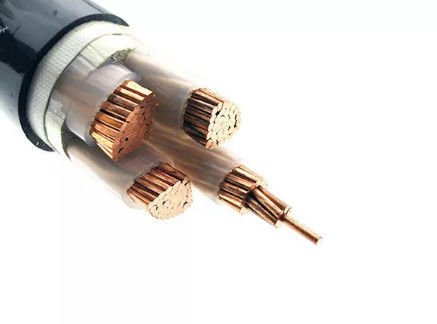

El suministro de energía XLPE aisló el alambre/el cable ligado cruz ligera del polietileno
Uso
Los cables de transmisión para el suministro de energía están instalados en aire abierto, adentro subterráneo, dentro, en conductos de cable, centrales eléctricas, conexiones residental y el alumbrado público así como en redes del suscriptor, donde no están ser esperada los daños mecánicos.
Detalles rápidos
-------------------------------------------------------
– Corte transversal nominal: 2X120 milímetro2
– Diámetro total Ø aproximadamente: 27,4 milímetros
– Peso neto aproximado: 2617 kg/km
– Conductor DC resistente en 20°C: 0,15 Ω/km
Características eléctricas
-------------------------------------------------------
– Voltaje clasificado Uo/U (Um): 600/1000 V
– Aire actual máximo 30°C del grado: 431 A
– 20°C enterrado grado actual máximo: 463 A
– Resistencia máxima de DC, conductor 20°C: 0.15Ω/kilómetro
– Voltaje de la prueba: 4000 V
Características dimensionales
-------------------------------------------------------
– Corte transversal nominal: 120 milímetros2
– No de conductores: escoja la base 2
– Grueso del aislamiento: 1.2m m
– valor nominal del grueso de la envoltura: 2,1 milímetros
– Diámetro total máximo Ø: 27,4 milímetros
– Peso aproximado: 2617 kg/km
Características del uso
-------------------------------------------------------
– Temperatura de funcionamiento máximo: °C 90
– Temperatura del cortocircuito: +250°C (máximo 5 s de la duración del cortocircuito)
– durante la instalación hasta -5°C
– Gama de temperaturas: - 20 + al °C 90
– Radio de doblez mínimo: cable Ø de 15 x
Estándares
-------------------------------------------------------
International: IEC 60502-1
Nacional: GB T 12706.1-2008
Características de la construcción
-------------------------------------------------------
1. conductor
– Conductor de cobre desnudo, clase 2 a IEC 60228
– Para tamaños más pequeños, un conductor redondo sólido, clase 1
2. aislamiento: Compuesto de XLPE
3. Llenador: Llenador de los PP
4. envoltura externa: Compuesto del PVC
5. color de la envoltura: Negro
