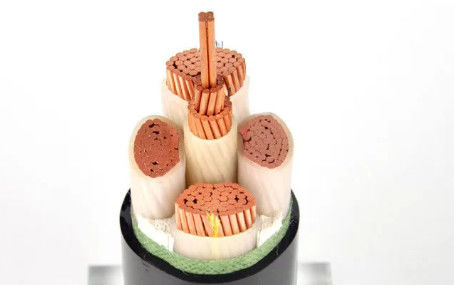

Cable aislado XLPE Unarmoured del IEC 60502-1 con el Cu - artículo del conductor
Detalles
1. Conductores
------------------------------------------------------------------------------------------------------
Los conductores estarán de la clase 1 o de la clase 2 de cobre recocido llano o cubierto de metal o de aluminio o de aleación de aluminio llano, o de la clase 5 de cobre llano o cubierto de metal de acuerdo con IEC 60228.
2. aislamiento
------------------------------------------------------------------------------------------------------
El material y el grueso de XLPE estarán según IEC 60502 o BS 5467 clasificadas para el funcionamiento continuo 90°C.
3. asamblea/cubierta interna
------------------------------------------------------------------------------------------------------
Las cubiertas internas pueden ser sacadas o ser traslapadas. Para los cables con corazones circulares, a menos que los cables con más de cinco corazones, una cubierta interna traslapada sean permitidos solamente si los intersticios entre los corazones se llenan substancialmente. Una carpeta conveniente se permite antes del uso de una cubierta interna sacada. El material es compatible con el material de aislamiento, los materiales usados para las cubiertas y los llenadores internos serán convenientes para la temperatura de funcionamiento del cable y compatibles con el material de aislamiento. Para los cables libres del halógeno, la cubierta y los llenadores internos también serán halógeno componen libremente.
4. armadura
------------------------------------------------------------------------------------------------------
De aluminio/galvanizó los alambres de acero/de acero aplicados helicoidal sobre la cubierta interna según IEC 60502-1, o las cintas del aluminio del doble/del acero y el cobre/el alambre de cobre estañado se pueden también fabricar a petición.
5. envoltura externa
------------------------------------------------------------------------------------------------------
La envoltura externa será del tipo sacado ST1/ST2 del PVC según IEC 60502-1, tipo ST3/ST7, halógeno libremente ST8 compuesto, Polychloroprene, polietileno chlorosulfonated del polietileno o los polímeros similares, tipo SE1 están también disponibles a petición.
Usos
Estos cables se utilizan para el suministro de electricidad en sistema de la instalación de la baja tensión, ellos son convenientes para la instalación adentro dentro y al aire libre, en conductos de cable, bajo tierra, en estaciones del poder y de transferencia, las distribuciones locales de la energía, plantas industriales, donde no hay riesgo de daño mecánico.
Parámetro
|
No.cores x cruz-sec. |
Aislamiento grueso |
Nominal Envoltura grueso |
Ø externo aproximadamente. |
peso aproximadamente. |
Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| Fase | Neutral | ||||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | A | A |
| 4×4+1×2.5 | 0,7 | 0,7 | 1,8 | 14,2 | 320 | 38 | 48 |
| 4×6+1×4.0 | 0,7 | 0,7 | 1,8 | 15,6 | 427 | 48 | 60 |
| 4×10+1×6.0 | 0,7 | 0,7 | 1,8 | 18,1 | 636 | 66 | 81 |
| 4×16+1×10 | 0,7 | 0,7 | 1,8 | 20,8 | 941 | 88 | 107 |
| 4×25+1×16 | 0,9 | 0,7 | 1,8 | 24,9 | 1441 | 118 | 137 |
| 4×35+1×16 | 0,9 | 0,7 | 1,8 | 27,1 | 1853 | 144 | 165 |
| 4×50+1×25 | 1,0 | 0,9 | 1,9 | 31,6 | 2616 | 177 | 196 |
| 4×70+1×35 | 1,1 | 0,9 | 2,1 | 36,5 | 3578 | 227 | 244 |
| 4×95+1×50 | 1,1 | 1,0 | 2,2 | 41,6 | 4843 | 277 | 288 |
| 4×120+1×70 | 1,2 | 1,1 | 2,4 | 46,3 | 6110 | 325 | 329 |
| 4×150+1×70 | 1,4 | 1,1 | 2,5 | 51,2 | 7421 | 375 | 369 |
| 4×185+1×95 | 1,6 | 1,1 | 2,7 | 56,8 | 9191 | 433 | 418 |
| 4×240+1×120 | 1,7 | 1,2 | 2,9 | 63,2 | 11763 | 518 | 488 |
