| MOQ: | Negociables |
| Precio: | negotiable |
| Standard Packaging: | tambor Hierro-de madera o tambor de madera entero |
| Delivery Period: | 8-15 días |
| Payment Method: | L / C, T / T |
| Supply Capacity: | el 100KM POR MES |

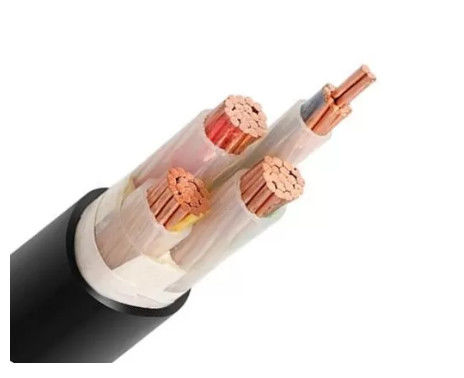

0.6/1 kilovoltios 3+1/2 de cable aislado XLPE de la base para el suministro de energía, metro
USOS aislados XLPE del cable:
Los cables de transmisión para el suministro de energía están instalados en aire abierto, adentro subterráneo, dentro, en conductos de cable, centrales eléctricas, conexiones residental y el alumbrado público así como en redes del suscriptor, donde no están ser esperada los daños mecánicos.
CONSTRUCCIÓN aislada XLPE del cable:
1. CONDUCTOR
– Conductor de cobre desnudo, clase 2 a IEC 60228
2. AISLAMIENTO
– Compuesto de XLPE
3. LLENADOR
– Llenador de los PP
4. EMBALAJE DE LA CINTA
En caso de los cables acorazados:
5. ENVOLTURA INTERNA
– Compuesto del PVC
6. ARMADURA
– Cinta de acero doble galvanizada.
7. ENVOLTURA EXTERNA:
– Compuesto del PVC
Color de la envoltura:
– Negro
*Note: cuando sea necesario para un uso particular, otros colores están disponibles.
CARACTERÍSTICAS DEL USO
| Temperatura de funcionamiento permitida en el conductor | +90°C |
| temperatura del cortocircuito (máximo 5 s de la duración) | °C 250 |
| Temperatura mínima de la instalación | no debe ser más bajo que 0°C |
| Tensión extensible permitida del conductor máximo | ² de 50 N/mm |
| Radio de doblez mínimo | cable Ø de 15 x |
CARACTERÍSTICAS FÍSICAS Y ELÉCTRICAS:
| No.cores x cruz-sec. |
Aislamiento grueso |
Envoltura grueso Nominal valor |
Ø externo aproximadamente. |
peso aproximadamente. |
Grados actuales en el aire 30℃ | Los grados actuales enterraron 20℃ | |
| Fase | Neutral | ||||||
| milímetro de ² | milímetro | milímetro | milímetro | milímetro | kilogramo/kilómetro | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
| 3×50+1×25 | 1,0 | 0,9 | 1,8 | 27,7 | 1951 | 173 | 198 |
| 3×70+1×35 | 1,1 | 0,9 | 1,9 | 31,9 | 2662 | 222 | 246 |
| 3×95+1×50 | 1,1 | 1,0 | 2,1 | 36,2 | 3578 | 271 | 293 |
| 3×120+1×70 | 1,2 | 1,1 | 2,2 | 39,9 | 4567 | 318 | 334 |
| 3×150+1×70 | 1,4 | 1,1 | 2,3 | 45 | 5514 | 370 | 375 |
| 3×185+1×95 | 1,6 | 1,1 | 2,5 | 49,4 | 6850 | 427 | 422 |
| 3×240+1×120 | 1,7 | 1,2 | 2,7 | 54,9 | 8741 | 507 | 492 |
| 3×300+1×150 | 1,8 | 1,4 | 2,9 | 62,9 | 11052 | 599 | 560 |
|
|
