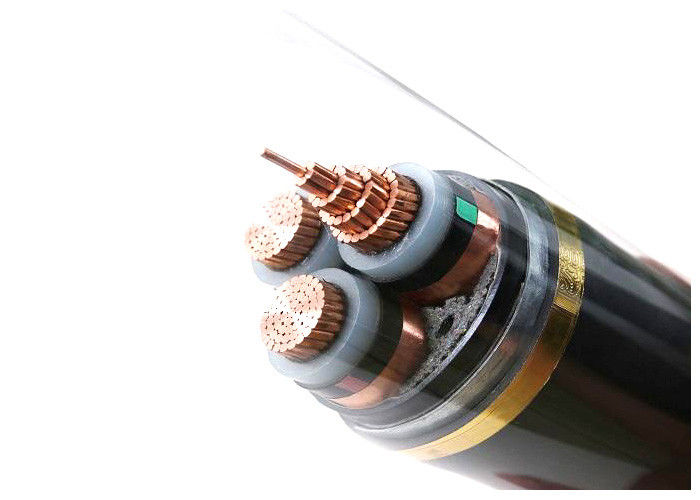

Cable de alimentación eléctrica aislado XLPE de 3,6kV/6kV IEC60502-2 STA MV
Solicitud
Aplicar a pozos, agua y suelo, capaces de soportar una mayor presión positiva. El cable de alimentación aislado XLPE de voltaje medio se utiliza para transmitir y distribuir energía en sistemas de transmisión y distribución de energía de 35 kV o menos. Generalmente se aplica a campos que incluyen energía, construcción, minas, metalurgia, industria petroquímica y comunicaciones en reemplazo completo del cable de alimentación aislado con papel sumergido en aceite.
Propiedad
Este producto es aplicable a la línea de transmisión y distribución de energía con voltaje nominal de CA (U0/U) de un sistema de 3,6/6 kV-26/36 kV. Se enruta en aire (marco de puente de cable, soporte de pared interior y bandeja) y suelo (enterrado directamente, zanja de cable, tubería, etc.) respectivamente, según la diferencia de la estructura de la capa de protección.
1.La temperatura de funcionamiento más alta permitida del conductor para trabajos a largo plazo es de 90 grados.
2.En cortocircuito (el plazo máximo a largo plazo no supera los 5 segundos). La temperatura más alta para un conductor no supera los 250 grados.
3.El cable se tiende sin límite de caída horizontal. La temperatura ambiente no debe ser inferior a 0ºC durante la colocación. En caso contrario conviene precalentarlo.
4.Excelente rendimiento eléctrico, resistencia a la corrosión química.
5. Pueden soportar la tracción aconsejable cuando se colocan. Pueden soportar la tracción desde el exterior. Dejan poco humo libre de halógenos después de quemarse. Retardan la quema del cable.
Construcción
| Conductor |
Conductor de cobre trenzado compacto, clase 2 según IEC 60228 |
| Conductor circular de cobre sólido, Clase 1 según IEC 60228 |
| Conductor de cobre trenzado flexible, clase 5 según IEC 60228 |
| Pantalla conductora |
Semiconductor |
| Aislamiento |
XLPE (polietileno reticulado) |
| Pantalla de aislamiento |
Semiconductor |
| Escudo Metálico |
Pantalla de cinta de cobre o alambre de cobre y protector de cinta de cobre |
| Relleno |
Tira de relleno |
| Cinta para envolver |
Cinta para envolver no tejida o cinta para envolver lsoh |
| Cubierta interior |
PVC extruido o LSOH |
| Armadura |
Armadura de cinta de acero |
| Funda general |
PVC, FR-PVC, PE o LSOH |
Presupuesto
| Cable de alimentación MV (6 a 35 kv) |
| Modelo y descripción Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
No. de núcleo |
Área de sección transversal del conductor (mm2) |
| aislamiento xpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| núcleo de cobre |
Al Core |
| YJV, N2XSY; cable de alimentación revestido de PVC |
YJLV, NA2XSY; Cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
YJLV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32,YJV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
YJLV32,YJLV42; cable de alimentación blindado con alambre de acero, revestido de PVC |
| aislamiento de pvc |
| Núcleo de Cu |
Al Core |
| VV(VY);Cable de alimentación revestido de PVC(PE) |
VLV(VLY);Cable de alimentación revestido de PVC(PE) |
| VV22(VV23);cable de alimentación blindado con cinta de acero, revestido de PVC(PE) |
VLV22(VLV23);cable de alimentación blindado con cinta de acero, revestido de PVC(PE) |
| VV32(VV33),VV42(VV43);cable de alimentación blindado con alambre de acero, revestido de PVC(PE) |
VLV32(VLV33),VLV42(VLV43);cable de alimentación blindado con alambre de acero, revestido de PVC(PE) |
Datos técnicos
| Tensión de prueba |
6/10 kV |
[kV] |
21/5 min. |
| |
12/20 kV |
[kV] |
42/5 min. |
| |
18 / 30 kV |
[kV] |
63/5 min. |
| Rango de temperatura |
en movimiento |
|
-20°C hasta +90°C |
| |
fijado |
|
-20°C hasta +90°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| tiempo de cortocircuito |
máx. |
[segundo] |
5 |
| Radio de curvatura |
mín. |
xdiámetro |
15 |
| Inflamabilidad |
estándar |
|
EN 50265-2-1 |
| Nom. Sección transversal del conductor |
Hilos No./Dia. de conductor |
Espesor del aislamiento |
Grosor de la funda interior |
Grosor de la cinta de acero |
Grosor de la funda |
Aprox. sobredosis |
Aprox. Peso |
Máx. Resistencia CC del conductor (20 ℃) |
Voltaje de prueba CA |
Clasificación actual |
| mm2 |
pc/mm |
milímetros |
milímetros |
milímetros |
milímetros |
(mm) |
kg/km |
Ω/km |
kV/5min |
En el aire (A) |
En suelo(A) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
2 × 0,5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3×50 |
10/2.52 |
5.5 |
1.8 |
2 × 0,5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3×70 |
14/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.2 |
68.0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3×120 |
24/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3×150 |
30/2.52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75.0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78.0 |
11925 |
0.0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3×300 |
61/2.52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88.0 |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95.0 |
19032 |
0,047 |
42 |
565 |
520 |
Características del producto:
- Excelentes propiedades eléctricas y físicas: mucha menos pérdida de transmisión de electricidad y ahorro de energía.
- Capacidad de transportar grandes corrientes: mayor temperatura de funcionamiento.
- Mayor resistencia y estabilidad: antideformación térmica, grietas por tensión y envejecimiento térmico.
- Facilidad de instalación: sin limitaciones de diseño de líneas ni restricciones de topografía o altura.
- Libre de mantenimiento: larga vida útil de hasta 60 años.
