19/33KV Cables de alimentación aislados de alta tensión XLPE de tres núcleos con pantalla 3x300SQMM

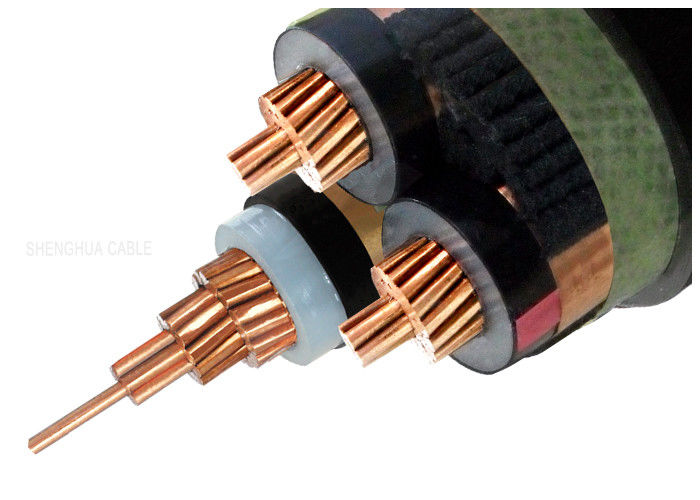

Construcción
Cuadros eléctricos blindados de CU/XLPE/STA/PVC
- núcleo redondo de aluminio desnudo con rosca de acuerdo con la norma IEC 60228
- Capa interior semiconductora
- Aislamiento del núcleo XLPE
- Código de color según HD 308 S2
- Capa exterior semiconductora
- Cinta semiconductora
- Película de cinta de cobre
- El relleno.
- Capa interior de PVC
- Armaduras de cinta de acero galvanizado
- Capa exterior de PVC (rojo o negro)
Nombre de código:
YJ: aislamiento XLPE
L: conductor de aluminio
V: cubierta de PVC
32Armaduras de alambre de acero con 3 núcleos
22:Armaduras de cinta de acero con 3 núcleos
72: Armaduras de alambre de aluminio
62: Blindaje con cinta de acero inoxidable
ZR: resistente a las llamas
Aplicación
Se utiliza para líneas de transmisión y distribución de energía con voltaje nominal de 35 kV o inferior.
Cables de alta y media tensión para aplicaciones estáticas en el suelo, dentro y fuera de instalaciones, al aire libre, en canales de cable, en agua,en condiciones en las que los cables no estén expuestos a tensiones mecánicas y de tracción más intensas.
| MV ((11kv 15kv 33kv) Cable de alimentación |
| Modelo y descripción Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número del núcleo |
Área de la sección transversal del conductor ((mm2) |
| aislamiento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm cuadrados |
| Cu núcleo |
| YJV, N2XSY;cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV32, YJV42; alambre de acero blindado, cable de alimentación revestido de PVC |
| Al Core |
| YJLV, NA2XSY; cable de alimentación revestido de PVC |
| YJLV22; cinta blindada de acero, cable de alimentación con envoltura de PVC |
| YJLV32, YJLV42; alambre de acero blindado, cable de alimentación revestido de PVC |
Estándar
Las condiciones de los productos de la categoría 1 se especifican en el anexo I.
China: GB/T 12706
Otras normas, como BS, DIN e ICEA, bajo petición
Datos técnicos:
Temperatura máxima del conductor: por debajo de lo normal (90¿ Qué?C), emergencia (130¿ Qué?C) o cortocircuito en condiciones no superiores a 5 s (250 °C).
Temperatura ambiente mínima 0¿ Qué?C, después de la instalación y únicamente cuando el cable esté en posición fija
Min. radio de flexión: 15 x cables con sobrecarga para un solo núcleo
12 x cable O.D para varios núcleos
| Voltado de ensayo |
6 / 10 kV |
[kV] |
21 / 5 minutos. |
| |
12 / 20 kV |
[kV] |
42 y medio minutos. |
| |
18 / 30 kV |
[kV] |
63 y medio minutos. |
| Rango de temperatura |
en movimiento |
|
-5°C hasta +70°C |
| |
fijación |
|
-20°C hasta +70°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| Tiempo de cortocircuito |
Es el máximo. |
[seg] |
5 |
| Radius de flexión |
- ¿Qué es eso? |
x diámetro |
15 |
| Flamabilidad |
normalidad |
|
En el caso de los vehículos de la categoría M3 |
| Sección transversal del conductor |
No. de las hebras/dia. del conductor |
espesor de aislamiento |
espesor de la cubierta interior |
Dia. de alambre de armadura |
espesor de la vaina |
Aproximadamente. |
Es una aproximación.
Peso
|
Resistencia máxima de DC del conductor (20 °C) |
Teste de tensión AC |
Calificación actual |
| En mm2 |
PC/mm |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
(mm) |
En kg/km |
O / km |
El valor de las emisiones de CO2 |
En el aire (A) |
En el suelo ((A) |
| 3 × 50 |
10/2. ¿Qué quieres decir?52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14 y medio.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19 y medio.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 horas al día.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30 y medio.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37 y medio.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48 y medio.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
61 y medio.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
61 y medio.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
