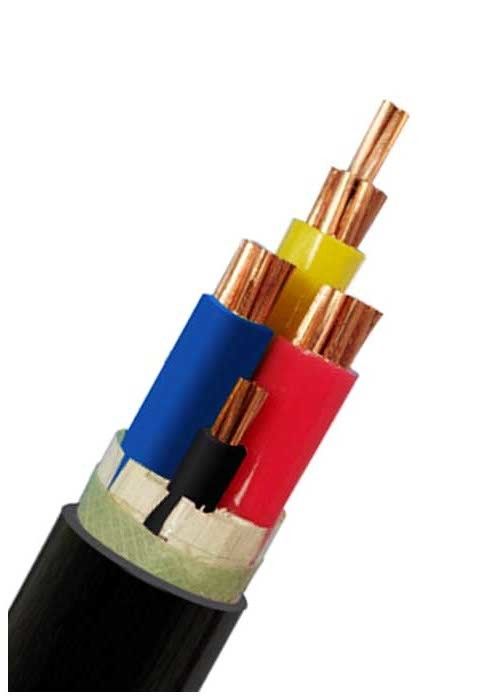

El conductor de cobre trifásico de la base 600/1000V 3x10mm2 XLPE desarmado aisló el cable de transmisión
Descripción:
Cable de alimentación eléctrica aislado XLPE de 0,6/1kv
CU/XLPE/PVC, CEI 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO. VDE
Construcciones
Conductor: Conductor de cobre trenzado compacto, Cl.2 según IEC 60228
Aislamiento: XLPE (polietileno reticulado) nominal a 90 ℃
Funda : PVC tipo ST2según IEC 60502, negro
Aplicaciones
Para colocación en interiores y exteriores. Capaz de soportar cierta tracción durante la instalación, pero no fuerzas mecánicas externas. No se permite el tendido de cables unipolares en conductos magnéticos.
Estándares
Internacional: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Otros estándares como BS, DIN e ICEA bajo pedido
Datos técnicos
Tensión nominal: 0,6/1kV
Máx. Temperatura del conductor: normal (90 ℃), cortocircuito no más de 5 s (160 ℃ cuando el área de sección es inferior a 300 mm2, 140 ℃ cuando el área de sección es superior a 300 mm2)
Mín. Temperatura ambiente: El cable se precalentará si la temperatura ambiente es inferior a 0 ℃
Mín. Radio de curvatura: cable unipolar 20(d+D)±5%
Cable multipolar 15(d+D)±5%
Certificados
CE, RoHS, CCC, KEMA y más a pedido
Embalaje:
Especificaciones técnicas:
| Nom. Sección transversal del conductor |
Hilos No./Dia. de director |
Espesor del aislamiento |
Grosor de la funda |
Aprox. sobredosis |
Aprox.
.Peso
|
Máx. Resistencia CC del conductor (20 ℃) |
Voltaje de prueba CA |
Clasificación actual |
| milímetros2 |
pc/mm |
milímetros |
milímetros |
Límite inferior (mm) |
kg/km |
Ω/km |
kV/5min |
En el aire (A) |
Directo en el suelo (A) |
| 3 × 1,5 |
1/1.38 |
0,7 |
1.4 |
10.0 |
145 |
12.1 |
3.5 |
20 |
27 |
| 3 × 2,5 |
1/1.78 |
0,7 |
1.8 |
11.0 |
185 |
7.41 |
3.5 |
26 |
35 |
| 3 × 4 |
1/2.25 |
0,7 |
1.8 |
12.0 |
250 |
4.61 |
3.5 |
34 |
45 |
| 3 × 6 |
1/2.76 |
0,7 |
1.8 |
13.0 |
320 |
3.08 |
3.5 |
43 |
57 |
| 3×10 |
7/1.38 |
0,7 |
1.8 |
16.0 |
450 |
1,83 |
3.5 |
60 |
77 |
| 3 × 16 |
7/1.78 |
0,7 |
1.8 |
18.0 |
640 |
1.15 |
3.5 |
83 |
105 |
| 3 × 25 |
7/2.14 |
0,9 |
1.8 |
21.0 |
940 |
0,727 |
3.5 |
105 |
125 |
| 3 × 35 |
7/2.52 |
0,9 |
1.8 |
23.0 |
1260 |
0.524 |
3.5 |
125 |
155 |
| 3×50 |
10/2.52 |
1.0 |
1.8 |
23.0 |
1670 |
0.387 |
3.5 |
160 |
185 |
| 3×70 |
14/2.52 |
1.1 |
1.8 |
26.0 |
2280 |
0.268 |
3.5 |
200 |
225 |
| 3 × 95 |
19/2.52 |
1.1 |
1.9 |
30.0 |
3020 |
0,193 |
3.5 |
245 |
270 |
| 3×120 |
24/2.52 |
1.2 |
2.0 |
32.0 |
3790 |
0.153 |
3.5 |
285 |
310 |
| 3×150 |
30/2.52 |
1.4 |
2.2 |
37.0 |
4750 |
0,124 |
3.5 |
325 |
345 |
| 3 × 185 |
37/2.52 |
1.6 |
2.3 |
41.0 |
5654 |
0.0991 |
3.5 |
375 |
390 |
| 3 × 240 |
48/2.52 |
1.7 |
2.4 |
46.0 |
7243 |
0.0754 |
3.5 |
440 |
450 |
| 3×300 |
61/2.52 |
1.8 |
2.6 |
51.0 |
9465 |
0.0601 |
3.5 |
505 |
515 |
| 3 × 400 |
61/2.97 |
2.0 |
3.0 |
64.0 |
12066 |
0.0470 |
3.5 |
570 |
575 |
