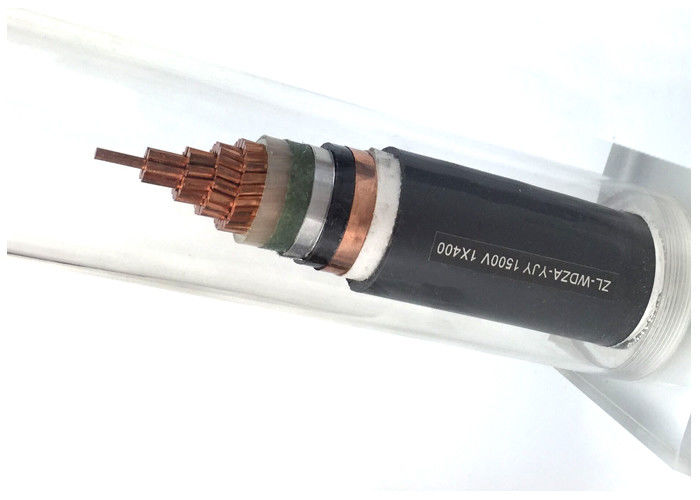

Cables eléctricos europeos de media tensión aislados con XLPE VDE 0295 y HD 383
Cables de potencia de media tensión de hasta 30 kV con aislamiento XLPE El aislamiento XLPE posee muy buenas características eléctricas, mecánicas y térmicas en redes de media tensión.Este tipo de aislamiento es excelente resistente a los productos químicos y también resistente al fríoDebido a varias ventajas, el tipo aislado con XLPE ha desplazado en gran medida a los tipos aislados con papel clásicos en muchos sectores.Los cables de media tensión aislados con XLPE están diseñados con una resistencia al agua longitudinalEn comparación con los cables de PVC y de papel aislados, las ventajas de los cables de potencia de voltaje medio aislados con XLPE son que poseen un factor dieléctrico bajo.Las buenas propiedades de los cables aislados con XLPE se mantienen constantes en un amplio rango de temperaturasEstos cables pueden ser colocados en tierra, en el aire o en tubos.
Instalación de cables
Para evitar cualquier daño, los cables de corriente aislados de media tensión XLPE deben colocarse e instalarse cuidadosamente, y se debe asegurarse de que los cables no se tiren por bordes duros o afilados.Los cables deben estar herméticamente sellados.Después de cortar la longitud, ambos extremos deben sellarse inmediatamente.
Se recomienda una profundidad de instalación de 60 a 80 cm. Los cables de conductor único están normalmente dispuestos en forma de trébol o triangular.
Para su instalación en conductos, debe tenerse especialmente en cuenta la influencia del aislamiento térmico del espacio de aire entre el cable y la pared interna del conducto.El diámetro interno del conducto debe ser de al menos 1.5 veces el diámetro del cable.
Cuota técnica principal
1.Resistencia de CC:la resistencia del conductor del cable terminado a 20'C por kilómetro no exceda de los valores siguientes.
Sección nominal
Área ((mm 2) |
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800.5.5.5.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800.5.5.5.5.5.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.. |
| Núcleo de cobre |
12.1 7.41 4.61 3.08 1.83 1.15 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.0991 0.0754 0.0601 0.0470 0.0366 0.0283 0.00221 |
| Núcleo de aluminio |
18.1 12.1 7.41 4.61 3.08 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164 0.125 0.100 0.778 0.0605 0.0469 0.0367 |
Embalaje y envío:Somos capaces de cumplir con los horarios de entrega más estrictos de acuerdo con cada pedido de compra.El cumplimiento de los plazos es siempre la principal prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al exceso de costes.
El cable se suministra en carretes de madera, cajas de cartón ondulado y bobinas.El marcado requerido se imprimirá con un material a prueba de intemperie en los lados exteriores del tambor según las necesidades del cliente..
