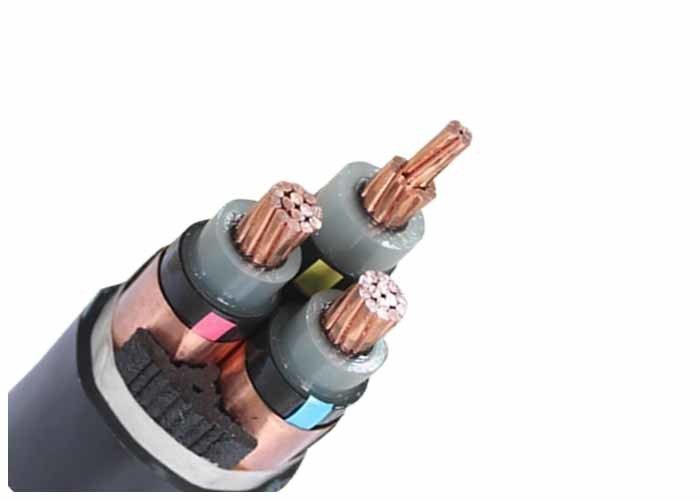

Cable eléctrico de potencia de 11 kV 33 kV
Aplicación
El cable de alimentación aislado se utiliza para transmitir y distribuir energía en sistemas de transmisión y distribución de energía de 35 kV o menos.,Construcción, minas, metalurgia, industria petroquímica y comunicaciones en reemplazo completo de cable de energía aislado de papel inmerso en aceite.
Propiedad
Este producto es aplicable a las líneas de transmisión y distribución de energía con voltaje nominal CA (U0/U) de 3.6/6kV-26/36kV.y bandeja) y el suelo ((directamente enterrado, canal de cable, tubería, etc.) respectivamente según la diferencia de la estructura de la capa de protección.
1La temperatura máxima de funcionamiento permitida del conductor para un trabajo prolongado es de 90 grados.
2.En cortocircuito (max largo plazo no es superior a 5 segundos). La temperatura máxima para el conductor no es superior a 250 grados.
3.El cable se coloca sin límite de caída horizontal. La temperatura del ambiente no debe ser inferior a cero cuando se coloca. De lo contrario, debe precalentarse.
4Excelente rendimiento eléctrico, resistencia a la corrosión química.
5.Pueden soportar una tracción recomendable cuando se ponen.Pueden soportar la tracción desde el exterior.Dejado sin halógenos de humo bajo después de quemarse.Retrasa la quema del cable.
Construcción
| El conductor |
Conductor de cobre en hebras compactas, clase 2 según la norma IEC 60228 |
| Conductor de cobre sólido circular, clase 1 según la CEI 60228 |
| Conductor de cobre flexible en hebras, clase 5 según la CEI 60228 |
| Pantalla del conductor |
Las demás |
| El aislamiento |
XLPE ((polietileno cruzado) |
| Pantalla de aislamiento |
Las demás |
| Escudo metálico |
Protección con cinta de cobre o alambre de cobre y cinta de cobre |
| El relleno |
Las tiras de relleno |
| Cintas de envoltura |
Cintas de envasado de tejidos no tejidos o de tejidos no tejidos |
| Revestimiento interno |
PVC extruido o LSOH |
| Armaduras |
Blindaje de cinta de acero |
| Cubierta general |
El contenido de PVC, FR-PVC, PE o LSOH |
Especificaciones
| MV ((6 a 35kv) Cable de alimentación |
| Modelo y descripción Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Número del núcleo |
Área de la sección transversal del conductor ((mm2) |
| aislamiento xlpe |
1 núcleo 3 núcleos |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm cuadrados |
| Cu núcleo |
Al Core |
| YJV, N2XSY;cable de alimentación revestido de PVC |
YJLV, NA2XSY; cable de alimentación revestido de PVC |
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC |
YJLV22; cinta blindada de acero, cable de alimentación con envoltura de PVC |
| YJV32, YJV42; alambre de acero blindado, cable de alimentación revestido de PVC |
YJLV32, YJLV42; alambre de acero blindado, cable de alimentación revestido de PVC |
| aislamiento de PVC |
| Cu Core |
Al Core |
| El cable de alimentación con cubierta de PVC |
Los cables de alimentación con cubierta de PVC |
| VV22 ((VV23); cinta de acero blindada, cable de alimentación con envoltura de PVC ((PE) |
VLV22 ((VLV23); cinta de acero blindada, cable de alimentación con cubierta de PVC ((PE) |
| VV32(VV33),VV42(VV43);cable de alimentación blindado con alambre de acero, con cubierta de PVC(PE) |
VLV32(VLV33),VLV42(VLV43);cable de alimentación blindado con alambre de acero, con cubierta de PVC(PE) |
Datos técnicos
| Voltado de ensayo |
6 / 10 kV |
[kV] |
21 / 5 minutos. |
| |
12 / 20 kV |
[kV] |
42 y medio minutos. |
| |
18 / 30 kV |
[kV] |
63 y medio minutos. |
| Rango de temperatura |
en movimiento |
|
-20°C hasta +90°C |
| |
fijación |
|
-20°C hasta +90°C |
| Temperatura de funcionamiento |
cortocircuito |
°C |
250 |
| Tiempo de cortocircuito |
Es el máximo. |
[seg] |
5 |
| Radius de flexión |
- ¿Qué es eso? |
x diámetro |
15 |
| Flamabilidad |
normalidad |
|
En el caso de los productos de la categoría N.O. |
| Sección transversal del conductor |
No. de las hebras/dia. del conductor |
espesor de aislamiento |
espesor de la cubierta interior |
espesor de la cinta de acero |
espesor de la vaina |
Aproximadamente. |
Peso aproximado |
Resistencia máxima de DC del conductor (20 °C) |
Teste de tensión AC |
Calificación actual |
| En mm2 |
PC/mm |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
(mm) |
En kg/km |
O / km |
El valor de las emisiones de CO2 |
En el aire (A) |
En el suelo ((A) |
| 3 × 35 |
7/2. ¿Qué quieres?52 |
5.5 |
1.8 |
2 por 0.5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2. ¿Qué quieres decir?52 |
5.5 |
1.8 |
2 por 0.5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
14 y medio.52 |
5.5 |
2.0 |
2 por 0.5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19 y medio.52 |
5.5 |
2.0 |
2 por 0.5 |
3.2 |
68.0 |
7457 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
24 horas al día.52 |
5.5 |
2.0 |
2 por 0.5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
30 y medio.52 |
5.5 |
2.2 |
2 por 0.5 |
3.4 |
75.0 |
10555 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37 y medio.52 |
5.5 |
2.2 |
2 por 0.5 |
3.5 |
78.0 |
11925 |
0.0991 |
42 |
375 |
380 |
| 3 × 240 |
48 y medio.52 |
5.5 |
2.2 |
2 por 0.8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3 × 300 |
61 y medio.52 |
5.5 |
2.2 |
2 por 0.8 |
3.9 |
88.0 |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
61 y medio.97 |
5.5 |
2.3 |
2 por 0.8 |
4.1 |
95.0 |
19032 |
0.047 |
42 |
565 |
520 |
Características del producto:
- Excelentes propiedades eléctricas y físicas - Mucho menos pérdida de transmisión de electricidad, ahorro de energía.
- Capacidad para transportar grandes corrientes - Temperatura de funcionamiento más alta.
- Mayor resistencia y estabilidad - Antidesformación térmica, grietas por esfuerzo y envejecimiento térmico.
- Facilidad de instalación: no hay limitaciones en el diseño de la línea, la topografía o la altura.
- Libre de mantenimiento: larga vida útil de hasta 60 años.
