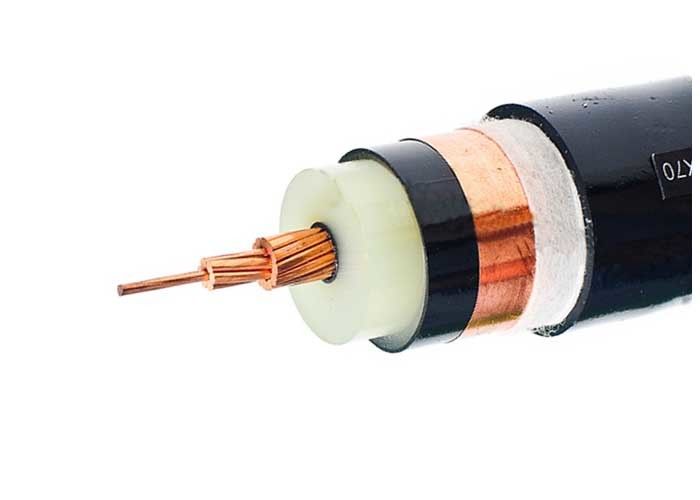

Cable de transmisión aislado XLPE de alto voltaje de núcleo único y tres núcleos 26/35KV de 50 mm2 a 400 mm2
Descripción:
Cable de alimentación eléctrica aislado XLPE 26/35kv
CU/XLPE/PVC, CEI 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.
CE, CCC, KEMA. ISO
Construcciones:
Conductor: Conductor de cobre trenzado compacto, Cl.2 según IEC 60228
Aislamiento: XLPE (polietileno reticulado) nominal a 90 ℃
Funda : PVC tipo ST2 según IEC 60502, negro
Nota:Color de aislamiento según normas o requerimiento del cliente.
Aplicaciones:
Para colocación en interiores y exteriores. Capaz de soportar cierta tracción durante la instalación, pero no fuerzas mecánicas externas. No se permite el tendido de cables unipolares en conductos magnéticos.
Estándares:
Internacional: IEC 60502, IEC 60228, IBS 6622, VDE 0276
China: GB/T 12706.2-2008
Otros estándares como BS, DIN e ICEA bajo pedido
Datos técnicos:
Tensión nominal: 26/35kV
Máx. Temperatura del conductor: normal (90 ℃), cortocircuito no más de 5 s (160 ℃ cuando el área de la sección
por debajo de 300 mm2, 140 ℃ cuando el área de sección es superior a 300 mm2)
Mín. Temperatura ambiente: El cable se precalentará si la temperatura ambiente es inferior a 0 ℃
Mín. Radio de curvatura: cable unipolar 20(d+D)±5%
Cable multipolar 15(d+D)±5%
Certificados:
CE, RoHS, CCC, KEMA y más a pedido
Especificaciones técnicas:
| Nom. Sección transversal del conductor |
Hilos No./Dia. de conductor |
Espesor del aislamiento |
Grosor de la funda |
Aprox. sobredosis |
Peso aproximado |
Máx. Resistencia CC del conductor (20 ℃) |
Voltaje de prueba CA |
Clasificación actual |
| mm2 |
pc/mm |
milímetros |
milímetros |
milímetros |
kg/km |
Ω/km |
kV/5min |
En el aire (A) |
En suelo(A) |
| 1 × 50 |
10/2.52 |
10.5 |
2.2 |
39.0 |
1758 |
0.387 |
3.5 |
220 |
215 |
| 1 × 70 |
14/2.52 |
10.5 |
2.4 |
41.0 |
2038 |
0.268 |
3.5 |
270 |
265 |
| 1 × 95 |
19/2.52 |
10.5 |
2.4 |
42.0 |
2355 |
0,193 |
3.5 |
330 |
315 |
| 1 × 120 |
24/2.52 |
10.5 |
2.4 |
44.0 |
2666 |
0.153 |
3.5 |
375 |
360 |
| 1 × 150 |
30/2.52 |
10.5 |
2.5 |
45.0 |
3031 |
0,124 |
3.5 |
425 |
400 |
| 1 × 185 |
37/2.52 |
10.5 |
2.5 |
47.0 |
3427 |
0.0991 |
3.5 |
485 |
455 |
| 1 × 240 |
48/2.52 |
10.5 |
2.6 |
49.0 |
4070 |
0.0754 |
3.5 |
560 |
525 |
| 1 × 300 |
61/2.52 |
10.5 |
2.7 |
51.0 |
4748 |
0.0601 |
3.5 |
650 |
595 |
| 1 × 400 |
61/2.97 |
10.5 |
2.8 |
55.0 |
5801 |
0.0470 |
3.5 |
760 |
680 |
| 1 × 500 |
61/3.23 |
10.5 |
2.9 |
58.0 |
6623 |
0.0366 |
3.5 |
875 |
775 |
| 1 × 630 |
61/3.50 |
10.5 |
3 |
62.0 |
5211 |
0.0283 |
3.5 |
1000 |
875 |
| 1 × 800 |
91/3.20 |
10.5 |
3.1 |
68.0 |
10014 |
0.0221 |
3.5 |
1130 |
970 |
| 1 × 1000 |
91/3.75 |
10.5 |
3.3 |
72.0 |
12078 |
0.0176 |
3.5 |
1250 |
1060 |
| 3×50 |
10/2.52 |
10.5 |
3.7 |
81.0 |
6728 |
0.387 |
3.5 |
185 |
200 |
| 3×70 |
14/2.52 |
10.5 |
3.8 |
84.0 |
7581 |
0.268 |
3.5 |
230 |
250 |
| 3 × 95 |
19/2.52 |
10.5 |
3.9 |
88.0 |
8630 |
0,193 |
3.5 |
280 |
300 |
| 3×120 |
24/2.52 |
10.5 |
4.0 |
91.0 |
9688 |
0.153 |
3.5 |
310 |
330 |
| 3×150 |
30/2.52 |
10.5 |
4.1 |
95.0 |
11017 |
0,124 |
3.5 |
360 |
380 |
| 3 × 185 |
37/2.52 |
10.5 |
4.2 |
98.0 |
12390 |
0.0991 |
3.5 |
400 |
425 |
| 3 × 240 |
48/2.52 |
10.5 |
4.4 |
103.0 |
14427 |
0.0754 |
3.5 |
470 |
490 |
| 3×300 |
61/2.52 |
10.5 |
4.5 |
108.0 |
15940 |
0.0601 |
3.5 |
540 |
555 |
| 3 × 400 |
61/2.97 |
10.5 |
4.8 |
116.0 |
19346 |
0.0470 |
3.5 |
610 |
625 |
