3C 240sqmm 33kV XLPE aisló el cable de cobre IEC60502-2 del mediados de voltaje del cable de transmisión 240mm2

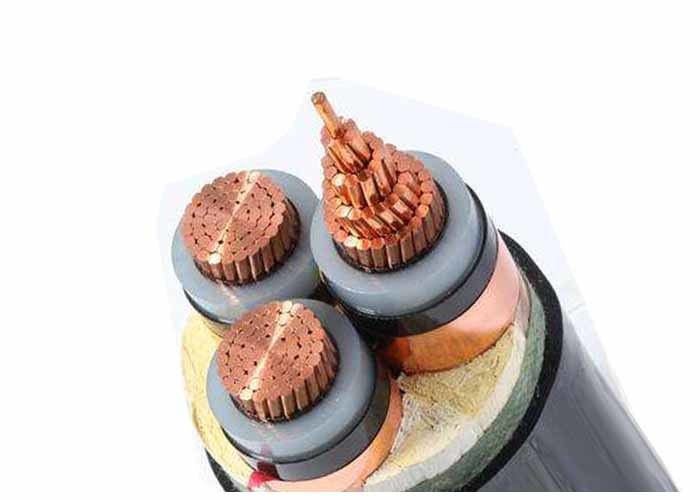

Construcción
Conductor: Conductor de cobre trenzado compacto, Cl.2 según IEC 60228
Pantalla del conductor: Semiconductor
Aislamiento: XLPE (polietileno reticulado) clasificado a 90 OC
Pantalla de aislamiento: Semiconductor
Pantalla: cinta de cobre
Funda: PVC o FR-PVC tipo ST2 según IEC 60502, negro
Aplicaciones
Para colocación en interiores y exteriores. Capaz de soportar cierta tracción durante la instalación, pero no fuerzas mecánicas externas. No se permite el tendido de cables unipolares en conductos magnéticos.
Estándares
Internacional: IEC 60502, IEC 60228 (IEC 60332-3 solo para ZR-YJV)
China: GB/T 12706, (GB/T 18380-3 solo para ZR-YJV)
Otros estándares como BS, DIN e ICEA bajo pedido
Datos técnicos
Tensión nominal: 33kV
Temperatura máxima del conductor: en condiciones normales (90 OC), emergencia (130 OC) o cortocircuito no más de 5 s (250 ℃).
Mín. Temperatura ambiente. 0 OC, después de la instalación y solo cuando el cable está en una posición fija
Mín. Radio de curvatura: 20 x cable OD para un solo núcleo
15 x cable OD para multinúcleo
Presupuesto
| Nom. Sección transversal del conductor |
Hilos No./Dia. de conductor |
Espesor del aislamiento |
Grosor de la funda |
Aprox. sobredosis |
Aprox. |
Máx. Resistencia CC del conductor (20 ℃) |
Voltaje de prueba CA |
Clasificación actual |
| Peso |
| mm2 |
pc/mm |
milímetros |
milímetros |
(mm) |
kg/km |
Ω/km |
kV/5min |
En el aire (A) |
En suelo(A) |
| 1 × 50 |
10/2.52 |
8 |
2 |
33 |
1560 |
0.387 |
63 |
210 |
215 |
| 1 × 70 |
14/2.52 |
8 |
2.1 |
35 |
1840 |
0.268 |
63 |
260 |
265 |
| 1 × 95 |
19/2.52 |
8 |
2.1 |
36 |
2140 |
0,193 |
63 |
320 |
315 |
| 1 × 120 |
24/2.52 |
8 |
2.2 |
38 |
2450 |
0.153 |
63 |
370 |
360 |
| 1 × 150 |
30/2.52 |
8 |
2.2 |
39 |
2790 |
0,124 |
63 |
420 |
405 |
| 1 × 185 |
37/2.52 |
8 |
2.3 |
41 |
3200 |
0.0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2.52 |
8 |
2.3 |
43 |
3800 |
0.0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2.52 |
8 |
2.4 |
45 |
4460 |
0.0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2.97 |
8 |
2.5 |
49 |
5530 |
0,047 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
2.6 |
53 |
6160 |
0.0366 |
63 |
865 |
765 |
| 1 × 630 |
61/3.50 |
8 |
2.7 |
56 |
8020 |
0.0283 |
63 |
1000 |
860 |
| 3×50 |
10/2.52 |
8 |
2.8 |
55 |
5290 |
0.387 |
63 |
175 |
180 |
| 3×70 |
14/2.52 |
8 |
2.9 |
59 |
6240 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
3 |
62 |
7360 |
0,193 |
63 |
255 |
265 |
| 3×120 |
24/2.52 |
8 |
3.1 |
66 |
8350 |
0.153 |
63 |
290 |
300 |
| 3×150 |
30/2.52 |
8 |
3.2 |
69 |
9520 |
0,124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
3.4 |
72 |
10830 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
3.5 |
77 |
12810 |
0.0754 |
63 |
495 |
435 |
| 3×300 |
61/2.52 |
8 |
3.7 |
82 |
14920 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2.97 |
8 |
3.9 |
90 |
18110 |
0,047 |
63 |
640 |
520 |
