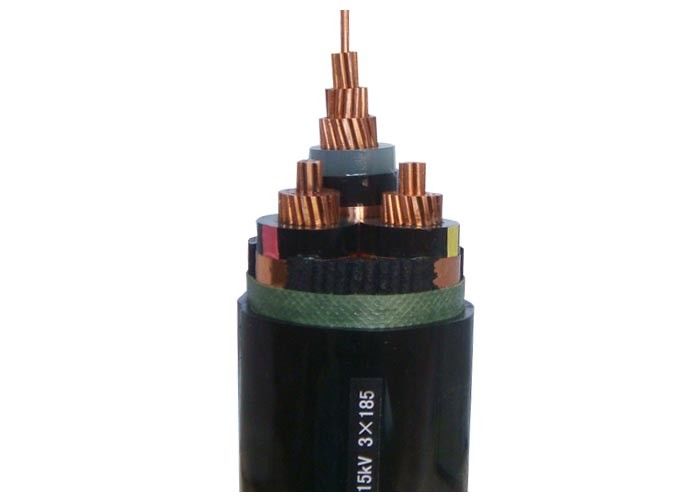

XLPE Cable de alimentación aislado de tres núcleos con pantalla de cinta de cobre cable de alimentación de voltaje medio
Descripción:
Cables de energía eléctrica aislados de 12/20kv XLPE
Cu/XLPE/PVC, CEI 60502-2
El objetivo de la norma es garantizar que los productos estén protegidos contra el riesgo de contaminación.
CE, CCC, KEMA y ISO
Construcciones:
Conductor: Conductor de cobre de hebras compactas, Cl.2 según la norma IEC 60228
Aislamiento: XLPE ((polietileno cruzado) a 90 °C
Cubierta: tipo de PVC ST2 a la norma IEC 60502, negro
Nota:Color de aislamiento según las normas o los requisitos del cliente
Aplicaciones:
Para la colocación en interiores y exteriores. Capaz de soportar cierta tracción durante la instalación, pero no fuerzas mecánicas externas. No está permitido colocar cables de un solo núcleo en conductos magnéticos.
Las normas:
Las normas internacionales son las siguientes: IEC 60502, IEC 60228, IBS 6622, VDE 0276
China: GB/T 12706.2-2008 y en el caso de los Estados miembros:
Otras normas como BS, DIN e ICEA bajo petición
Datos técnicos:
Válvulas de carga de los vehículos de las categorías M1 y M2
Temperatura máxima del conductor: normal (90°C), cortocircuito no superior a 5 s (160°C cuando el área de la sección
por debajo de 300 mm2, 140°C cuando el área de la sección es superior a 300 mm2)
Temperatura ambiente mínima.:El cable se precalentará si la temperatura ambiente es inferior a 0 °C.
Radio de flexión mínimo: cable de un solo núcleo 20 ((d+D) ± 5%
Cable multicorreo 15 ((d+D) ± 5%
Certificados:
CE, RoHS, CCC, KEMA y otros más a petición
Las especificaciones técnicas:
| Sección transversal del conductor |
espesor de aislamiento |
espesor de la vaina |
Aproximadamente. |
Peso aproximado |
Resistencia máxima de DC del conductor (20 °C) |
Teste de tensión AC |
Calificación actual |
| En mm2 |
En el caso de los |
En el caso de los |
En el caso de los |
En kg/km |
O / km |
El valor de las emisiones de CO2 |
En el aire (A) |
En el suelo ((A) |
| 1×50 |
5.5 |
2.0 |
29 |
846 |
0.641 |
42 |
215 |
255 |
| 1 × 70 |
5.5 |
2.0 |
30 |
959 |
0.443 |
42 |
265 |
280 |
| 1 × 95 |
5.5 |
2.0 |
32 |
1093 |
0.320 |
42 |
325 |
340 |
| 1 × 120 |
5.5 |
2.0 |
34 |
1236 |
0.253 |
42 |
370 |
385 |
| 1 × 150 |
5.5 |
2.0 |
35 |
1373 |
0.206 |
42 |
420 |
435 |
| 1×185 |
5.5 |
2.0 |
38 |
1573 |
0.164 |
42 |
485 |
495 |
| 1×240 |
5.5 |
2.5 |
40 |
1817 |
0.125 |
42 |
575 |
580 |
| 1 × 300 |
5.5 |
2.5 |
43 |
2084 |
0.100 |
42 |
660 |
660 |
| 1 × 400 |
5.5 |
2.5 |
45 |
2455 |
0.0778 |
42 |
775 |
765 |
| 1 × 500 |
5.5 |
2.5 |
48 |
2861 |
0.0605 |
42 |
890 |
885 |
| 1 × 630 |
5.5 |
2.6 |
49 |
3863 |
0.0469 |
42 |
1060 |
1010 |
| 1 × 800 |
5.5 |
2.8 |
57 |
3985 |
0.0367 |
42 |
1230 |
1160 |
| 1 × 1000 |
5.5 |
2.9 |
61 |
4718 |
0.0291 |
42 |
1410 |
1300 |
| 1×1200 |
5.5 |
3.1 |
65 |
5460 |
0.0247 |
42 |
1540 |
1410 |
| 3×35 |
5.5 |
3.0 |
57 |
2696 |
0.868 |
42 |
130 |
130 |
| 3 × 50 |
5.5 |
3.0 |
60 |
2973 |
0.641 |
42 |
160 |
155 |
| 3 × 70 |
5.5 |
3.0 |
63 |
3321 |
0.443 |
42 |
195 |
190 |
| 3 × 95 |
5.5 |
3.5 |
67 |
3825 |
0.320 |
42 |
240 |
225 |
| 3 × 120 |
5.5 |
3.5 |
71 |
4262 |
0.253 |
42 |
275 |
285 |
| 3×150 |
5.5 |
3.5 |
74 |
4846 |
0.206 |
42 |
310 |
325 |
| 3×185 |
5.5 |
3.5 |
78 |
5361 |
0.164 |
42 |
355 |
380 |
| 3×240 |
5.5 |
3.5 |
84 |
6263 |
0.125 |
42 |
420 |
430 |
| 3×300 |
5.5 |
4.0 |
89 |
7141 |
0.1000 |
42 |
475 |
490 |
| 3 × 400 |
5.5 |
4.1 |
96 |
8647 |
0.0778 |
42 |
555 |
485 |
