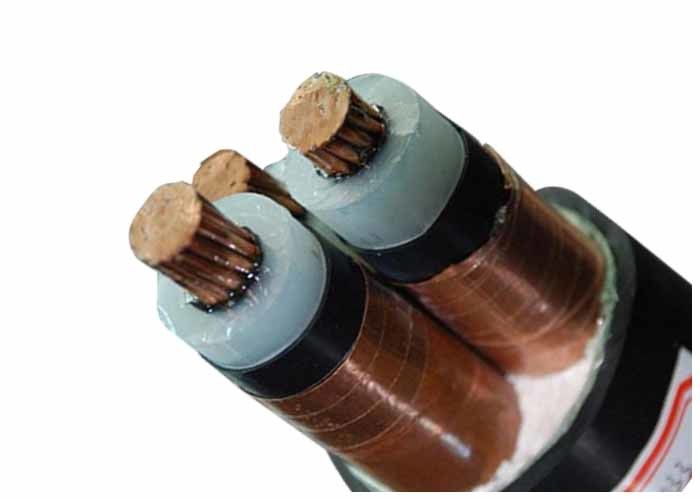

XLPE Cable de alimentación aislado de tres núcleos con pantalla de cinta de cobre cable de alimentación de voltaje medio
Descripción:
0.6/1kv XLPE Cables aislados de energía eléctrica
Cu/XLPE/PVC, CEI 60502 El contenido de aluminio en el material se calculará en función de las condiciones de ensayo.
El objetivo de la norma es garantizar que los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo.
CE, CCC, KEMA y ISO
Construcciones:
Conductor: Conductor de cobre de hebras compactas, Cl.2 según la norma IEC 60228
Aislamiento: XLPE ((polietileno cruzado) a 90 °C
Cubierta: tipo de PVC ST2 a la norma IEC 60502, negro
Nota:Color de aislamiento según las normas o los requisitos del cliente
Aplicaciones:
Para la colocación en interiores y exteriores. Capaz de soportar cierta tracción durante la instalación, pero no fuerzas mecánicas externas. No está permitido colocar cables de un solo núcleo en conductos magnéticos.
Las normas:
Las condiciones de los productos de la categoría 1 se especifican en el anexo I.
China: GB/T 12706.1-2008 Las disposiciones de la presente Directiva se aplican en todos los Estados miembros.
Otras normas como BS, DIN e ICEA bajo petición
Datos técnicos:
Válvulas de carga de los motores de las categorías A y B
Temperatura máxima del conductor: normal (90°C), cortocircuito no superior a 5 s (160°C cuando el área de la sección
por debajo de 300 mm2, 140°C cuando el área de la sección es superior a 300 mm2)
Temperatura ambiente mínima.:El cable se precalentará si la temperatura ambiente es inferior a 0 °C.
Radio de flexión mínimo: cable de un solo núcleo 20 ((d+D) ± 5%
Cable multicorreo 15 ((d+D) ± 5%
Certificados:
CE, RoHS, CCC, KEMA y otros más a petición
Las especificaciones técnicas:
| Sección transversal del conductor |
espesor de aislamiento |
espesor de la vaina |
Aproximadamente. |
Peso aproximado |
Resistencia máxima de DC del conductor (20 °C) |
Teste de tensión AC |
Calificación actual |
| En el caso de los2 |
En el caso de los |
En el caso de los |
(mm) |
En kg/km |
O / km |
El valor de las emisiones de CO2 |
En el aire (A) |
En el suelo ((A) |
| 1 × 25 |
3.4 |
2 |
20.0 |
598 |
0.727 |
21 |
140 |
150 |
| 1 × 35 |
3.4 |
2 |
22.0 |
719 |
0.524 |
21 |
175 |
180 |
| 1 × 50 |
3.4 |
2 |
23.0 |
884 |
0.387 |
21 |
205 |
215 |
| 1 × 70 |
3.4 |
2 |
24.0 |
1097 |
0.268 |
21 |
260 |
265 |
| 1 × 95 |
3.4 |
2 |
26.0 |
1378 |
0.193 |
21 |
315 |
315 |
| 1 × 120 |
3.4 |
2 |
28.0 |
1658 |
0.153 |
21 |
365 |
360 |
| 1 × 150 |
3.4 |
2 |
30.0 |
1967 |
0.124 |
21 |
415 |
405 |
| 1 × 185 |
3.4 |
2 |
31.0 |
2335 |
0.0991 |
21 |
475 |
455 |
| 1 × 240 |
3.4 |
2 |
34.0 |
2908 |
0.0754 |
21 |
565 |
530 |
| 1 × 300 |
3.4 |
2 |
36.0 |
3507 |
0.0601 |
21 |
645 |
595 |
| 1 × 400 |
3.4 |
2.5 |
39.0 |
4503 |
0.0470 |
21 |
750 |
680 |
| 1 × 500 |
3.4 |
2.5 |
42.0 |
5479 |
0.0366 |
21 |
865 |
765 |
| 1 × 630 |
3.4 |
2.5 |
48.0 |
6952 |
0.0283 |
21 |
990 |
860 |
| 1 × 800 |
3.4 |
2.6 |
52.0 |
7120 |
0.0221 |
21 |
1140 |
950 |
| 1 × 1000 |
3.4 |
2.8 |
57.0 |
10500 |
0.0176 |
21 |
1250 |
1040 |
| 3 × 25 |
3.4 |
2.3 |
41.0 |
895 |
0.727 |
21 |
120 |
125 |
| 3 × 35 |
3.4 |
2.4 |
44.0 |
2293 |
0.524 |
21 |
145 |
155 |
| 3 × 50 |
3.4 |
2.5 |
46.0 |
2812 |
0.387 |
21 |
175 |
180 |
| 3 × 70 |
3.4 |
2.6 |
50.0 |
3508 |
0.268 |
21 |
220 |
220 |
| 3 × 95 |
3.4 |
2.7 |
53.0 |
4402 |
0.193 |
21 |
265 |
265 |
| 3 × 120 |
3.4 |
2.8 |
56.0 |
5319 |
0.153 |
21 |
305 |
300 |
| 3 × 150 |
3.4 |
2.9 |
59.0 |
6309 |
0.124 |
21 |
350 |
340 |
| 3 × 185 |
3.4 |
3.0 |
62.0 |
7319 |
0.0991 |
21 |
395 |
380 |
| 3 × 240 |
3.4 |
3.2 |
68.0 |
9218 |
0.0754 |
21 |
470 |
435 |
| 3 × 300 |
3.4 |
3.4 |
72.0 |
11159 |
0.0601 |
21 |
535 |
485 |
| 3 × 400 |
3.4 |
3.6 |
81.0 |
15107 |
0.0470 |
21 |
610 |
520 |
