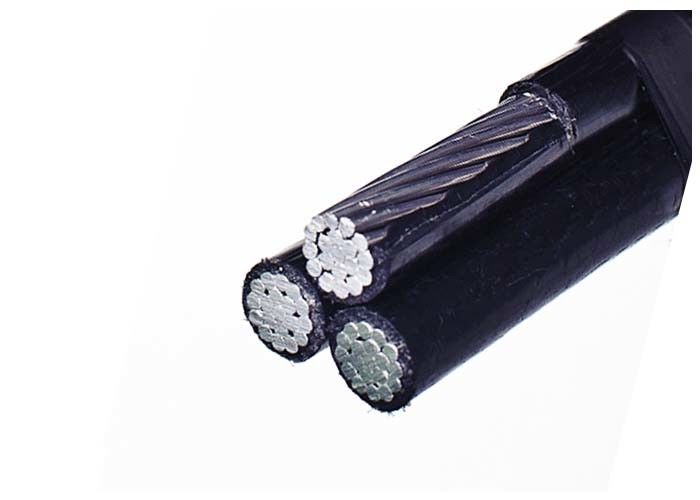

1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor
  • 1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor
  • 1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor
1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor

1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor

Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación IEC 60502
Detalles del producto
Conductor de fase:
Aluminio
Conductor neutral:
Aleación de aluminio
Aislamiento:
educación física
Corazones no.:
5
Tensión nominal:
0,6/1 kilovoltio
Solicitud:
Transmisión eléctrica aérea
Resaltar:

xlpe power cable

,

cross linked polyethylene cable

Términos de Pago y Envío
Cantidad de orden mínima
500m
Precio
0.10-30.99USD/m
Detalles de empaquetado
Tambor de madera o tambor de acero
Tiempo de entrega
10 DÍAS
Condiciones de pago
LC, D/A, D/P, T/T
Capacidad de la fuente
500m
Descripción del Producto

Cable de bajada aérea de cinco núcleos con aislamiento de PE ESTÁNDAR NF C 33-209 NFA 2X









Construcción



  1. Conductor:



a)Fase: el conductor de fase será de aluminio de condición H68 y trenzado circular compactado.



b)Neutro o mensajero: el conductor neutro o mensajero será de aleación de aluminio y trenzado circular compactado. c)Alumbrado público: los conductores de alumbrado público serán de aluminio condición H68 y trenzado circular compactado.



  1. Aislamiento:



Los conductores de fase y neutro se extruirán con polietileno (PE) como aislamiento.











Calendario de detalles técnicos



conductor de fase
Área de sección transversal nominal mm² 25 35 50 70 95 120 150 185
Número de núcleos   3 3 3 3 3 3 3 3
Número mínimo de cables   6 6 6 12 15 15 30 30
Espesor nominal del aislamiento milímetros 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Diámetro del núcleo aislado milímetros 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Máx. Resistencia CC a 20 ℃ ohmios/km 1.20 0,868 0,641 0.443 0.320 0.253 0.206 0.164
Clasificación actual con viento en calma, ambiente A 84 104 129 167 209 246 283 332
temperatura = 30 ℃
Temperatura del conductor = 75 ℃
conductor mensajero
Área de sección transversal nominal mm² 25 25 35 50 70 70 95 120
Número mínimo de cables   6 6 6 6 12 12 15 15
Espesor nominal del aislamiento milímetros 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diámetro del núcleo aislado milímetros 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Máx. Resistencia CC a 20 ℃ ohmios/km 1.312 1.312 0.943 0,693 0.469 0.469 0,349 0.273
Carga de rotura calculada kN 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30,8
Conductor de alumbrado público
Área de sección transversal nominal mm² 25 25 35 50 70 70 95 120
Número mínimo de cables   6 6 6 6 12 12 15 15
Espesor nominal del aislamiento milímetros 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diámetro del núcleo aislado milímetros 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Máx. Resistencia CC a 20 ℃ ohmios/km 1.312 1.312 0.943 0,693 0.469 0.469 0,349 0.273
cable completado
Aprox. diámetro total milímetros 23.2 25.6 30.0 34,9 40,6 44.1 49.2 54,9
Aprox. peso del cable kg/km 470 560 740 980 1330 1580 1940 2410
Longitud del embalaje m/tambor 1000 1000 1000 1000 500 500 500 500











NORMA NF C 33-209



NFA 2X



  Fases Neutral/Mensajero
    Líneas de Distribución   Pub. Iluminación

Tipo de cable Número de Número de promedio Resistencia Conductancia Número de promedio Clasificado Resistencia
  centro cable diámetro a 20 ℃ a 30 ℃ centro diámetro Fortaleza a 20 ℃

mm² mm² piezas milímetros ohmios/km A mm² milímetros kN ohmios/km
2x16 2x16 7 4.6 1.91 93 - - - -
2x35 2x35 7 5.9 1.20 122 - - - -

2x35 2x35 7 6.9 0,868 129 - - - -
2x50 2x50 7 8.1 0,641 158 - - - -

4x16 4x16 7 4.6 1.91 83 - - - -
4x25 4x25 7 5.9 1.20 111 - - - -

4x35 4x35 7 6.9 0,868 131 - - - -
3x25+54.6 3x25 7 5.9 1.20 112 - 9.6 16.0 0,63
3x25+1x16+54.6 3x25 7 5.9 1.20 112 1x16 9.6 16.0 0,63
3x25+2x16+54.6 3x25 7 5.9 1.20 112 2x16 9.6 16.0 0,63
3x35+54.6 3x35 7 6.9 0,868 138 - 9.6 16.0 0,63
3x35+1x16+54.6 3x35 7 6.9 0,868 138 1x16 9.6 16.0 0,63
3x35+2x16+54.6 3x35 7 6.9 0,868 138 2x16 9.6 16.0 0,63
3x50+54.6 3x50 7 8.1 0,641 168 - 9.6 16.0 0,63

3x50+1x16+54.6 3x50 7 8.1 0,641 168 1x16 9.6 16.0 0,63
3x50+2x16+54.6 3x50 7 8.1 0,641 168 2x16 9.6 16.0 0,63

3x70+54.6 3x70 12 9.7 0.443 213 - 9.6 16.0 0,63
3x70+1x16+54.6 3x70 12 9.7 0.443 213 1x16 9.6 16.0 0,63
3x70+2x16+54.6 3x70 12 9.7 0.443 213 2x16 9.6 16.0 0,63
3x70+1x25+54.6 3x70 12 9.7 0.443 213 1x25 9.6 16.0 0,63
3x70+2x25+54.6 3x70 12 9.7 0.443 213 2x25 9.6 16.0 0,50
3x70+70 3x70 12 9.7 0.443 213 - 10.2 20.6 0,50
3x70+1x16+70 3x70 12 9.7 0.443 213 1x16 10.2 20.6 0,50
3x70+2x16+70 3x70 12 9.7 0.443 213 2x16 10.2 20.6 0,50
3x95+70 3x95 12 11.5 0.320 258 - 10.2 20.6 0,50
3x95+1x16+70 3x95 12 11.5 0.320 258 1x16 10.2 20.6 0,50
3x95+2x16+70 3x95 12 11.5 0.320 258 2x16 10.2 20.6 0,50
3x120+70 3x120 12 12.8 0.253 300 - 10.2 20.6 0,50
3x120+1x16+70 3x120 19 12.8 0.253 300 1x16 10.2 20.6 0,50
3x120+2x16+70 3x120 19 12.8 0.253 300 2x16 10.2 20.6 0,50
3x150+70 3x150 19 14.5 0.206 344 - 10.2 20.6 0,50
3x150+1x16+70 3x150 19 14.5 0.206 344 1x16 10.2 20.6 0,50
3x150+2x16+70 3x150 19 14.5 0.206 344 2x16 10.2 20.6 0,50
3x120+95 3x120 19 12.8 0.253 300 - 12.9 27,9 0.343
3x120+1x16+95 3x120 19 12.8 0.253 300 1x16 12.9 27,9 0.343
3x120+2x16+95 3x120 19 12.8 0.253 300 2x16 12.9 27,9 0.343
3x150+95 3x150 19 14.5 0.206 344 - 12.9 27,9 0.343
3x150+1x16+95 3x150 19 14.5 0.206 344 1x16 12.9 27,9 0.343
3x150+2x16+95 3x150 19 14.5 0.206 344 2x16 12.9 27,9 0.343





1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor 0
