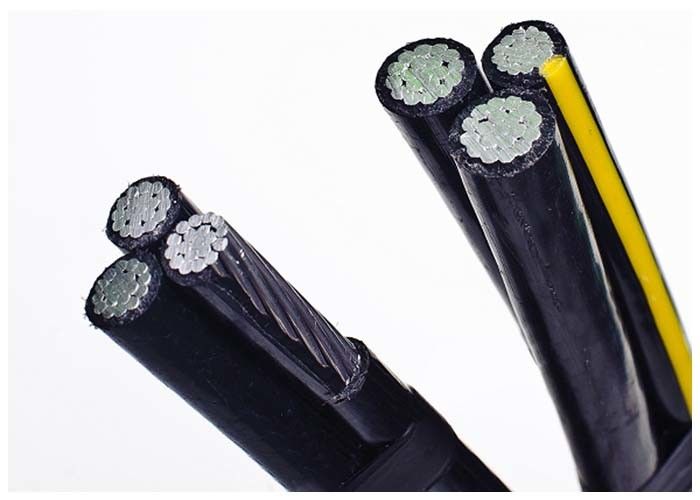

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación TS 11654 AER
Detalles del producto
Conductor de fase:
Aluminio
Aislamiento:
PE o PVC
Tensión nominal:
0.6/1KV
Solicitud:
Líneas de transmisión de potencia aérea
Conductor neutral:
aleación de aluminio
Corazones no.:
2,3,4,5,6
Resaltar:

xlpe electrical cable

,

xlpe power cable

Términos de Pago y Envío
Cantidad de orden mínima
500m
Precio
0.19-10.99USD/m
Detalles de empaquetado
Tambor de acero del tambor de madera
Tiempo de entrega
15 días
Condiciones de pago
LC, D/A, D/P, T/T
Descripción del Producto

Descripción:3 conductores de fase + 1 conductor mensajero + 1 conductor de alumbrado público







Los paquetes de cables aéreos diseñados para líneas aéreas de distribución tienen un mensajero neutro aislado hecho de AAAC, sobre el cual se enrollan helicoidalmente los conductores de fase de aluminio aislados. Los cables tienen una clasificación de 0,6/1(1,2)kV y cumplen con IEC60502.



Construcción



  1. Conductor:



a)Fase: el conductor de fase será de aluminio de condición H68 y trenzado circular compactado.



b)Neutro o mensajero: el conductor neutro o mensajero será de aleación de aluminio y trenzado circular compactado. c)Alumbrado público: los conductores de alumbrado público serán de aluminio condición H68 y trenzado circular compactado.



  1. Aislamiento:



Los conductores de fase y neutro se extruirán con polietileno (PE) como aislamiento.



NORMA TS 11654



ARE



            Cables aislados       Portero   cable completado
    Número de   Línea de distribución principal   calle Iluminación

    Cruz conductora Número Número de Diámetro de Resistencia Actual Número Actual Diámetro de Mín. De tensión Resistencia Aprox. Aproximado
    Sección &Cruz- cable alambres   a 20 ℃ Que lleva &Cruz- Que lleva Neutro/Mes Fuerza a 20 ℃ Promedio peso
      sección         Capacidad en sección Capacidad en cable senger límite   Diámetro
                30 ℃   30 ℃
    mm² mm² piezas milímetros   ohmios/km A mm² A milímetros kN ohmios/km milímetros kg/km
  1x16+25 1x16 1 4.4 1.91 75 - - 5.9 7.4 1.380 15 140
1x25+35 1x25 7 5.9 1.20 100 - - 6.9 10.3 0.986 17 200
  1x35+50 1x35 7 6.9 0,868 125 - - 8.1 14.2 0.720 20 275
  3x16+25 3x16 7 4.4 1.91 70 - - 5.9 7.4 1.380 22 275
3x25+35 3x25 7 5.9 1.20 90 - - 6.9 10.3 0.986 26 400
3x35+50 3x35 7 6.9 0,868 115 - - 8.1 14.2 0.720 30 575

  3x50+70 3x50 7 8.1 0,641 140 - - 9.6 20.6 0,493 35 750
  3x70+95 3x70 7 9.6 0.443 180 - - 11.4 27,9 0.363 41 1050
    3x120+95 3x120 19 12.8 0.253 250 - - 11.4 27,9 0.363 47 1550
4x16+25 4x16 1 4.4 1.91 70 - - 5.9 7.4 1.380 24 375
    4x25+35 4x25 7 5.9 0,868 90 - - 6.9 10.3 0.986 28 550
  4x35+50 4x35 7 6.9 0,868 115 - - 8.1 14.2 0.720 32 750
    4x50+70 4x50 7 8.1 0,641 140 - - 9.6 20.6 0,493 38 1000
4x70+95 4x70 7 9.6 0.443 180 - - 11.4 27,9 0.363 45 1350

  1x16+25 - - - - - 1x16 75 5.9 7.4 1.380 14 140
  1x16+1x16+25 1x16 1 4.4 1.91 70 1x16 60 5.9 7.4 1.380 15 225

3x16+1x16+25 3x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 22 350
3x25+1x16+35 3x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 26 475
    3x35+1x16+35 3x35 7 6.9 0,868 95 1x16 60 8.1 14.2 0.720 30 625
  3x50+1x16+70 3x50 7 8.1 0,641 120 1x16 60 9.6 20.6 0,493 35 800
    3x70+1x16+95 3x70 7 9.6 0.443 150 1x16 60 11.4 27,9 0.363 41 1100
4x16+1x16+25 4x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 25 450
    4x25+1x16+35 4x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 30 610
  4x35+1x16+50 4x35 7 6.9 0,868 95 1x16 60 8.1 14.2 0.720 34 800
    4x50+1x16+70 4x50 7 8.1 0,641 120 1x16 60 9.6 20.6 0,493 40 1060
4x70+1x16+95 4x70 7 9.6 0.443 180 1x16 60 11.4 27,9 0.363 47 1420

Al / Xlpe ( Pe ) Insulated Aerial Bunched Aerial Power Cable Standard Ts 11654 Aertor




Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor 1
