Conductor: | Aluminio | Aislamiento: | PVC |
---|---|---|---|
Uso: | Líneas de transmisión de arriba de poder | Voltaje clasificado: | 0.6/1 KILOVOLTIOS |
No. de los corazones: | 4 | Código: | ABC-AAC |
Voltaje: | 0.6/1KV |
Conductor: | Acero de aluminio de los conductores reforzado | Aislamiento: | XLPE o PVC, HDPE |
---|---|---|---|
Uso: | Líneas de transmisión de arriba de poder | Voltaje clasificado: | 0.6/1 KILOVOLTIOS |

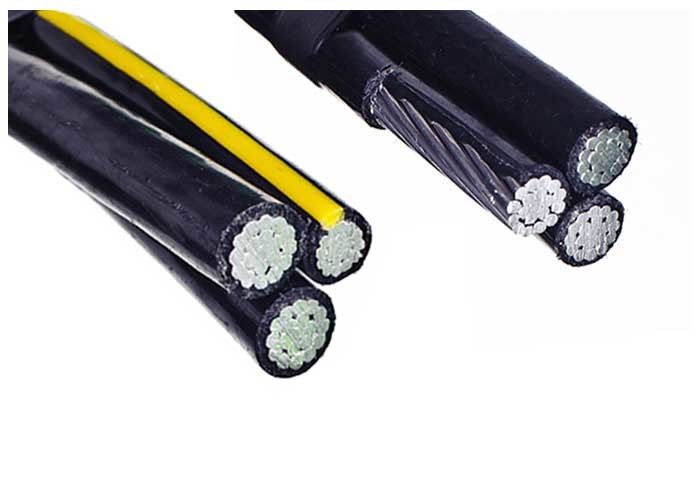

Cable liado antena aislado PVC, cable de descenso triple del servicio
1. usos
Los cables aéreos del manojo son básicamente una construcción del compromiso entre los cables de transmisión y los conductores de arriba. Los cables de ABC se utilizan especialmente en las áreas donde está costoso el coste de redes de subterráneo. Los paquetes pueden incluir uno o dos conductores adicionales para la iluminación pública y controlar pares.
2. construcción
a) Fase - el conductor de la fase estará del conductor de aluminio de la condición H68 y de la circular condensada trenzados.
La fase, los conductores neutrales serán sacados con el PVC como aislamiento.
3. Estándares
CONDUCTOR TRIPLE DEL SERVICIO DROP-ALUMINUM
ASTM B-231, B-232 y B-399, ICEA S -76-474
Nombre de código | Conductores de la fase | Natural desnudo | Peso | Ampacity | ||||||
Tamaño y no de | Aislamiento | Diamerer nominal | Tamaño y no de | Stength clasificado | XLPE | Aluminio | Total | |||
Alambres | Grueso | Desnudo | OD | |||||||
milímetro | milímetro | milímetro | Alambres | kilogramo | kg/km | kg/km | kg/km | A | ||
Cerapus | 4/0-19 | 1,52 | 13,4 | 16,459 | 2/0-6/1 | 2404 | 192 | 787 | 1069 | 372 |
Nepatus | 4/0-19 | 2,03 | 13,4 | 17,475 | 2/0-6/1 | 2404 | 246 | 787 | 1121 | 372 |
Maquinilla de afeitar | 4/0-7 | 1,52 | 13,3 | 16,307 | 4/0-6/1 | 3788 | 191 | 897 | 1226 | 372 |
Zuzara | 4/0-19 | 1,52 | 13,4 | 16,459 | 4/0-6/1 | 3788 | 192 | 897 | 1229 | 372 |
Alima | 4/0-19 | 2,03 | 13,4 | 17,475 | 4/0-6/1 | 3788 | 246 | 897 | 1281 | 372 |
Callista | 266.8-19 | 2,03 | 15,1 | 19,126 | 3/0-6/1 | 3003 | 280 | 994 | 1384 | 410 |
Dosinia | 266.8-19 | 2,03 | 15,1 | 19,126 | 268.8-18/1 | 3121 | 280 | 1133 | 1472 | 410 |
Cowry | 336.4-19 | 2,03 | 16,9 | 20,980 | 4/0-6/1 | 3788 | 320 | 1253 | 1713 | 506 |
Lapa | 336.4-19 | 2,03 | 16,9 | 20,980 | 336.4-18/1 | 3937 | 320 | 1429 | 1823 | 506 |
