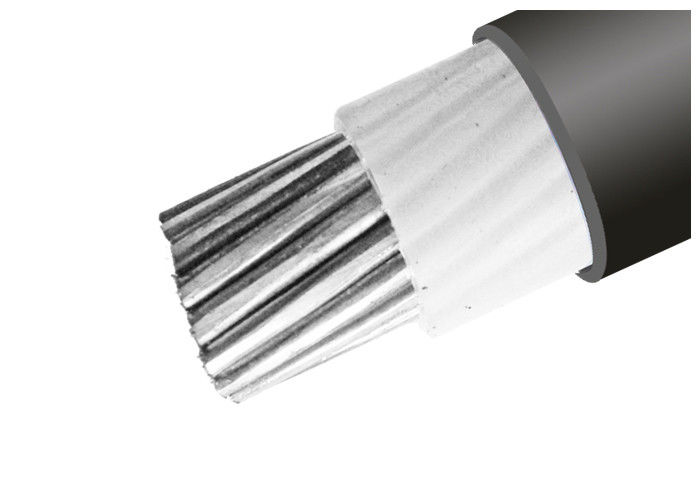

Cables aislados de 50 mm2 AL PVC Xlpe para la línea de distribución / transmisión de energía
Aplicaciones: El cable aislado XLPE se utiliza como línea de distribución y transmisión de energía a voltaje nominal de 0,6/1KV.
Construcción:
| El conductor |
Conductor de aluminio conforme a la norma IEC 60228, clase 2 |
| Conductores circulares o de forma circular |
| El aislamiento |
XLPE (polietileno cruzado) a 90°C, muchos colores opcionales |
| Pantalla metálica opcional |
Las bandas de cobre o los alambres de cobre trenzados son opcionales |
| Cubierta |
PVC o FR-PVC tipo ST2 a la norma IEC 60502, negro o rojo o personalizado |
Consejos para ordenar
Voltagem nominal
La norma de aplicación: IEC/BS/UL/GB
Número de núcleos
Tamaño y construcción del conductor
Tipo de aislamiento
En caso de armadura, el tipo de armadura y el material
El requisito de la funda
Duración del cable y requisitos de embalaje
Otros requisitos
Datos técnicos:Válvulas de carga de las máquinas de ensayo0.6/1kV Baja tensión
Temperatura máxima del conductor: en condiciones normales (90°C), de emergencia (130°C) o de cortocircuito, no más de 5 s (250°C).
Temperatura ambiente mínima 0 oC, después de la instalación y sólo cuando el cable esté en posición fija
Radio de flexión mínimo: 20 veces el cable O.D. para un solo núcleo sin blindaje
15 x cable O.D para núcleo múltiple sin blindaje
15 x cable O.D para núcleo único con blindaje
12 x cable O.D para multi núcleo con blindaje
Las normas:Las normas internacionales: IEC 60502, IEC 60228, (IEC 60332-3 sólo para el tipo FR)
China: GB/T 12706, (GB/T 18380-3 sólo para el tipo FR)
Otras normas, como BS, DIN, VDE e ICEA, bajo petición
Instalación
1La temperatura de instalación no debe ser superior a 20°C. Si la temperatura ambiente es inferior a 0°C, el cable debe precalentarse.
2El radio de flexión del cable no debe ser inferior a 8 veces.
3Después de la instalación, el cable debe ser sometido a una prueba de tensión de soporte durante 15 minutos.
Parámetro técnico:
| Sección transversal del conductor |
espesor de aislamiento |
espesor de la vaina |
Aproximadamente. |
Peso aproximado |
Resistencia máxima de DC del conductor (20 °C) |
Teste de tensión AC |
Calificación actual |
| En el caso de los2 |
En el caso de los |
En el caso de los |
En el caso de los |
En kg/km |
O / km |
El valor de las emisiones de CO2 |
En el aire (A) |
En el suelo ((A) |
| 1×50 |
1.0 |
1.5 |
13 |
245 |
0.641 |
3.5 |
170 |
180 |
| 3 × 50 |
1.0 |
2.0 |
27 |
730 |
0.641 |
3.5 |
130 |
140 |
| 4×50 |
1.0 |
2.0 |
28 |
907 |
0.641 |
3.5 |
130 |
140 |
| 3 × 50 + 1 × 25 |
1.0 |
2.0 |
28 |
816 |
0.641 |
3.5 |
130 |
140 |
Embalaje y envío:Somos capaces de cumplir con los horarios de entrega más estrictos de acuerdo con cada pedido de compra.El cumplimiento de los plazos es siempre la principal prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al exceso de costes.
El cable se suministra en carretes de madera, cajas de cartón ondulado y bobinas.El marcado requerido se imprimirá con un material a prueba de intemperie en los lados exteriores del tambor según las necesidades del cliente..
