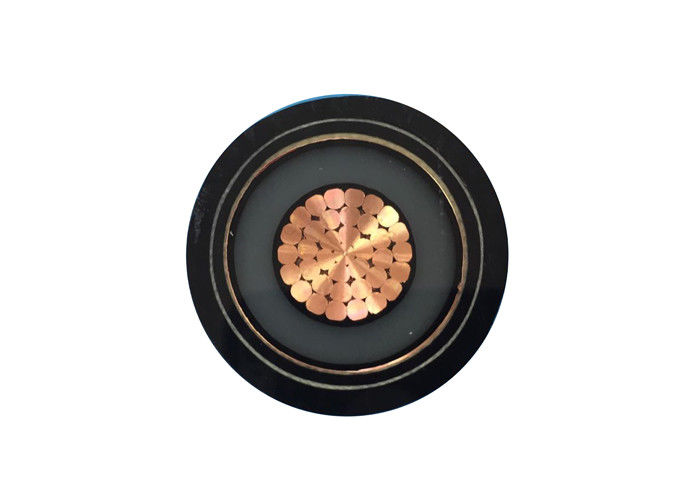

Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
  • Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
  • Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
  • Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
  • Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY
Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY

Professional Insulated XLPE Single Core Cable 12.7 / 22kV Rated Voltage N2XSY

Lugar de origen China
Nombre de la marca QINGDAO YICABLE CABLE
Certificación IEC/CE/KEMA
Detalles del producto
Tensión nominal:
12/20 kV o 12,7/22 kV
Tipo de conductor:
El conductor en cadena (clase 2)
Marca del núcleo:
Número o banda de color
Marca:
impresión o estampado de tinta
Longitud del tambor:
500 m o según lo solicitado
Color de la funda exterior:
Negro o personalizado
Resaltar:

xlpe electrical cable

,

cross linked polyethylene cable

Términos de Pago y Envío
Cantidad de orden mínima
200
Precio
USD 1-100 Per Meter
Detalles de empaquetado
tambor Hierro-de madera o tambor de madera
Tiempo de entrega
5-10 días
Condiciones de pago
LC, T/T, Western Union, MoneyGram
Capacidad de la fuente
el 100KM POR MES
Descripción del Producto

El profesional aisló el solo voltaje clasificado N2XSY del cable 12,7/22kV de la base de XLPE







Aplicaciones: El cable aislado XLPE se utiliza como línea de transmisión y distribución de energía a voltaje nominal

12/20 kV o 12,7/22 kV



Construcción:

Conductor Conductor de cobre según IEC 60228, Clase 2
Conductor circular o perfilado
Aislamiento XLPE (polietileno reticulado) clasificado a 90 ℃, muchos colores opcionales
Pantalla Metálica opcional Cinta de cobre o alambres de cobre trenzados opcionales.
Vaina PVC o FR-PVC tipo ST2 según IEC 60502, negro o rojo o personalización



Consejos para realizar pedidos



Tensión nominal

Estándar de aplicación: IEC/BS/UL/GB

Número de núcleos

Tamaño y construcción del conductor

Tipo de aislamiento

Blindados o no blindados. Si es armadura, el tipo y material de la armadura.

El requisito de la funda

Longitud del cable y requisitos de embalaje

Otro requisito





Datos técnicos:Tensión nominal 12/20 kV o 12,7/22 kV

Temperatura máxima del conductor: en condiciones normales (90 ℃), emergencia (130 ℃) o cortocircuito no más de 5 s (250 ℃).

Mín. Temperatura ambiente. 0 OC, después de la instalación y solo cuando el cable está en una posición fija

Mín. Radio de curvatura: 20 x cable OD para un solo núcleo sin armadura

15 x cable OD para multinúcleo sin armadura

15 x cable OD para un solo núcleo con armadura

12 x cable OD para núcleo múltiple con armadura



Estándares:Internacional: IEC 60502, IEC 60228 (IEC 60332-3 solo para tipo FR)

China: GB/T 12706 (GB/T 18380-3 solo para tipo FR)

Otras normas como BS, DIN, VDE e ICEA bajo pedido



Instalación



1. La temperatura de instalación no debe superar los 20 ℃. Si la temperatura ambiente es inferior a 0 ℃, el cable debe precalentarse.
2. El radio de curvatura del cable no debe ser inferior a 8 veces.



Parámetro técnico:



Nom. Sección transversal del conductor Hilos No./Dia. de conductor Espesor del aislamiento Grosor de la funda Aprox. sobredosis Aprox. Peso Máx. Resistencia CC del conductor (20 ℃) Voltaje de prueba CA Clasificación actual
milímetros2 pc/mm milímetros milímetros (mm) kg/km Ω/km kV/5min En el aire (A) En suelo(A)
1 × 35 7/2.52 5.5 1.9 25 979 0.524 42 170 180
1 × 50 10/2.52 5.5 1.9 27 1155 0.387 42 205 215
1 × 70 14/2.52 5.5 2 28 1393 0.268 42 260 265
1 × 95 19/2.52 5.5 2 30 1681 0,193 42 315 315
1 × 120 24/2.52 5.5 2 32 1979 0.153 42 360 360
1 × 150 30/2.52 5.5 2.1 33 2301 0,124 42 410 405
1 × 185 37/2.52 5.5 2.2 35 2718 0.0991 42 470 455
1 × 240 48/2.52 5.5 2.2 37 3302 0.0754 42 555 530
1 × 300 61/2.52 5.5 2.3 39 3941 0.0601 42 640 595
1 × 400 61/2.97 5.5 2.4 43 4931 0,047 42 745 680
1 × 500 61/3.23 5.5 2.5 47 5956 0.0366 42 885 765
1 × 630 61/3.50 5.5 2.6 51 7769 0.0283 42 980 860
1 × 800 91/3.20 5.5 2.8 55 8945 0.0221 42 1100 950
1 × 1000 91/3.75 5.5 2.9 61 10918 0.0176 42 1230 1040
3 × 35 7/2.52 5.5 2.7 53 3348 0.524 42 140 155
3×50 10/2.52 5.5 2.9 55 3904 0.387 42 165 180
3×70 14/2.52 5.5 2.9 59 4623 0.268 42 210 220
3 × 95 19/2.52 5.5 3 62 5593 0,193 42 255 265
3×120 24/2.52 5.5 3.1 66 6495 0.153 42 290 300
3×150 30/2.52 5.5 3.2 69 7637 0,124 42 330 340
3 × 185 37/2.52 5.5 3.4 72 8803 0.0991 42 435 380
3 × 240 48/2.52 5.5 3.5 77 10729 0.0754 42 495 435
3×300 61/2.52 5.5 3.7 82 12723 0.0601 42 565 485
3 × 400 61/2.97 5.5 3.9 90 16207 0,047 42 640 520



Embalaje y envío:Somos capaces de cumplir con los cronogramas de entrega más estrictos según cada orden de compra. Cumplir el plazo es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al sobrecoste.
El cable se suministra en bobinas de madera, cajas de cartón ondulado y bobinas. Los extremos del cable están sellados con cinta autoadhesiva BOPP y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad. La marca requerida se imprimirá con un material resistente a la intemperie en el exterior del tambor según los requisitos del cliente.
