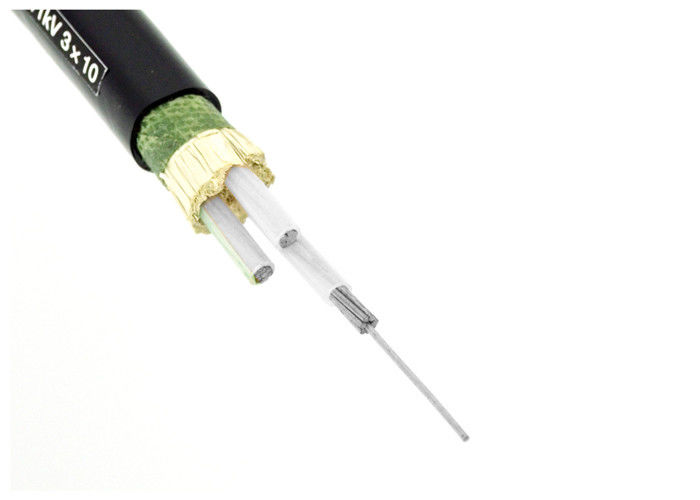

Base aislada XLPE del cable de transmisión del LV CU cuatro con el conductor de aluminio
Aplicaciones: El cable aislado XLPE se utiliza como línea de transmisión y distribución de energía con un voltaje nominal de 0,6/1KV.
Construcción:
| Conductor |
Conductor de aluminio según IEC 60228, Clase 2 |
| Conductor circular o perfilado |
| Conductor flexible(clase 5) opcional. |
| Aislamiento |
XLPE (polietileno reticulado) clasificado a 90 ℃, muchos colores opcionales |
| Pantalla Metálica opcional |
Cinta de cobre o alambres de cobre trenzados opcionales. |
| Vaina |
PVC o FR-PVC tipo ST2 según IEC 60502, negro o rojo o personalización |
Datos técnicos:Tensión nominal: baja tensión 0,6/1kV
Temperatura máxima del conductor: en condiciones normales (90 ℃), emergencia (130 ℃) o cortocircuito no más de 5 s (250 ℃).
Mín. Temperatura ambiente. 0 OC, después de la instalación y solo cuando el cable está en una posición fija
Mín. Radio de curvatura: 20 x cable OD para un solo núcleo sin armadura
15 x cable OD para multinúcleo sin armadura
15 x cable OD para un solo núcleo con armadura
12 x cable OD para núcleo múltiple con armadura
Estándares:Internacional: IEC 60502, IEC 60228 (IEC 60332-3 solo para tipo FR)
China: GB/T 12706 (GB/T 18380-3 solo para tipo FR)
Otras normas como BS, DIN, VDE e ICEA bajo pedido
Instalación
1. La temperatura de instalación no debe superar los 20 ℃. Si la temperatura ambiente es inferior a 0 ℃, el cable debe precalentarse.
2. El radio de curvatura del cable no debe ser inferior a 8 veces.
3. Después de la instalación, el cable debe soportar la prueba de voltaje durante 15 minutos. 3,5 kv CC
Parámetro técnico:
| Nom. Sección transversal del conductor |
Espesor del aislamiento |
Grosor de la funda |
Aprox. sobredosis |
Aprox. Peso |
Máx. Resistencia CC del conductor (20 ℃) |
Voltaje de prueba CA |
Clasificación actual |
| milímetros2 |
milímetros |
milímetros |
milímetros |
kg/km |
Ω/km |
kV/5min |
En el aire (A) |
En suelo(A) |
| 4×10 |
0,7 |
1.5 |
16 |
258 |
3.08 |
3.5 |
50 |
60 |
| 4×16 |
0,7 |
2.0 |
19 |
366 |
1.91 |
3.5 |
65 |
80 |
| 4×25 |
0,7 |
2.0 |
22 |
540 |
1.20 |
3.5 |
90 |
100 |
| 4×35 |
0,9 |
2.0 |
25 |
686 |
0,868 |
3.5 |
110 |
120 |
| 4×50 |
1.0 |
2.0 |
28 |
907 |
0,641 |
3.5 |
130 |
140 |
| 4×70 |
1.1 |
2.0 |
32 |
1192 |
0.443 |
3.5 |
170 |
175 |
| 4×95 |
1.1 |
2.5 |
37 |
1598 |
0.320 |
3.5 |
205 |
210 |
| 4×120 |
1.2 |
2.5 |
42 |
1949 |
0.253 |
3.5 |
240 |
235 |
| 4×150 |
1.4 |
3.0 |
46 |
2517 |
0.206 |
3.5 |
275 |
265 |
| 4×185 |
1.6 |
3.0 |
51 |
3091 |
0.164 |
3.5 |
320 |
305 |
| 4×240 |
1.7 |
3.0 |
57 |
3825 |
0,125 |
3.5 |
385 |
355 |
| 4×300 |
1.8 |
3.0 |
59 |
4830 |
0.100 |
3.5 |
445 |
395 |
| 4×400 |
2.0 |
3.0 |
62 |
5840 |
0.0778 |
3.5 |
530 |
460 |
Consejos para realizar pedidos
Tensión nominal
Estándar de aplicación: IEC/BS/UL/GB
Número de núcleos
Tamaño y construcción del conductor
Tipo de aislamiento
Blindados o no blindados. Si es armadura, el tipo y material de la armadura.
El requisito de la funda
Longitud del cable y requisitos de embalaje
Otro requisito
Embalaje y envío:Somos capaces de cumplir con los cronogramas de entrega más estrictos según cada orden de compra. Cumplir el plazo es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al sobrecoste.
El cable se suministra en bobinas de madera, cajas de cartón ondulado y bobinas. Los extremos del cable están sellados con cinta autoadhesiva BOPP y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad. La marca requerida se imprimirá con un material resistente a la intemperie en el exterior del tambor según los requisitos del cliente.
Servicio posventa
Nosotros, Shanghai Shenghua Cable Group, estamos especializados en I+D y fabricación de cables y alambres. Hemos pasado la Certificación del Sistema Internacional de Calidad (ZDHY) ISO9001:2008, que cubre todo el proceso de gestión de la empresa. Se ha implementado un sistema integral de control de calidad para garantizar que los productos cumplan con los estándares internacionales. Nuestro principio es: establecer una empresa de primer nivel, un producto de alta calidad, un servicio excelente y una marca reconocida. "Cumplir con la garantía de calidad, dedicados a proporcionar a los usuarios productos confiables siempre" es nuestro compromiso con la calidad. Los productos de nuestra empresa están asegurados por PICC (la Compañía de Seguros Popular de China). Además, ofrecemos garantías específicas como las siguientes:
1．Garantizamos que cumpliremos con los requisitos del período de garantía especificado en el contrato.
2. Seremos fabricados bajo esta especificación y los Bienes serán nuevos, sin uso, de los modelos más recientes o actuales. Una vez que seamos seleccionados, suministraremos los Bienes estrictamente de acuerdo con los requisitos del Contrato.
3. La garantía seguirá siendo válida durante doce (12) meses después de que los Bienes, o cualquier parte
de los mismos, según sea el caso, han sido entregados y aceptados en el destino final
indicado en las CEC, o durante dieciocho (18) meses después de la fecha de embarque desde el puerto o
lugar de carga en el país de origen, cualquiera que sea el período que concluya antes.
4. Durante el período de garantía, el comprador puede comunicar directamente al fabricante por escrito o por medio del agente si hay algún problema en la calidad de los Bienes. El fabricante realizará la reparación o sustitución en un plazo razonable, y correrá con todos los gastos relacionados con ello.
